Che cos'è il taglio laser per la lavorazione della lamiera?

Il taglio laser utilizza un fascio di luce focalizzato per fondere, bruciare o vaporizzare la lamiera con una precisione eccezionale. Si ottiene un'accuratezza dimensionale di ±0,1 mm, uno standard che distingue questo metodo dalle alternative meccaniche. La fabbricazione moderna si affida a questa tecnologia per la sua velocità, superiore a 3 m/min su materiali sottili, e per la sua versatilità su acciaio, acciaio inossidabile e alluminio. Questa precisione garantisce una qualità costante per applicazioni esigenti, dai componenti in acciaio inossidabile personalizzati a Gruppi di camere d'aria in acciaio inossidabile saldati al laserComprendere la lavorazione della lamiera tramite taglio laser inizia con la padronanza dei suoi principi fondamentali, e il nostro servizio va oltre il semplice taglio, includendo sbavatura, piegatura, saldatura e finitura superficiale, offrendo una soluzione di produzione completa per progetti personalizzati in acciaio inossidabile. Che si tratti di un singolo prototipo o di una produzione su larga scala, le nostre macchine CNC garantiscono precisione ripetibile e tempi di consegna rapidi. Per settori come l'elettronica, l'automotive e l'aerospaziale, forniamo rigorosi processi di controllo qualità per garantire che ogni componente soddisfi le vostre specifiche esatte. Contattateci oggi stesso per un preventivo gratuito e lasciate che il nostro team di esperti ottimizzi il vostro progetto per la producibilità, riducendo costi e tempi di consegna e garantendo la massima qualità per i vostri componenti personalizzati in acciaio inossidabile.

Punti chiave

• Il taglio laser offre precisione e velocità eccezionali, raggiungendo tolleranze di ±0,1 mm e velocità di taglio superiori a 3 m/min su materiali sottili.

• Scegli il tipo di laser e il materiale più adatti al tuo progetto; i laser a fibra sono ideali per metalli sottili e riflettenti, mentre i laser a CO2 e a cristallo sono più indicati per materiali più spessi.

• Collabora con un fornitore di servizi completo che offra taglio, saldatura e finitura per garantire la qualità e ridurre i tempi di consegna dei componenti in acciaio inossidabile personalizzati.

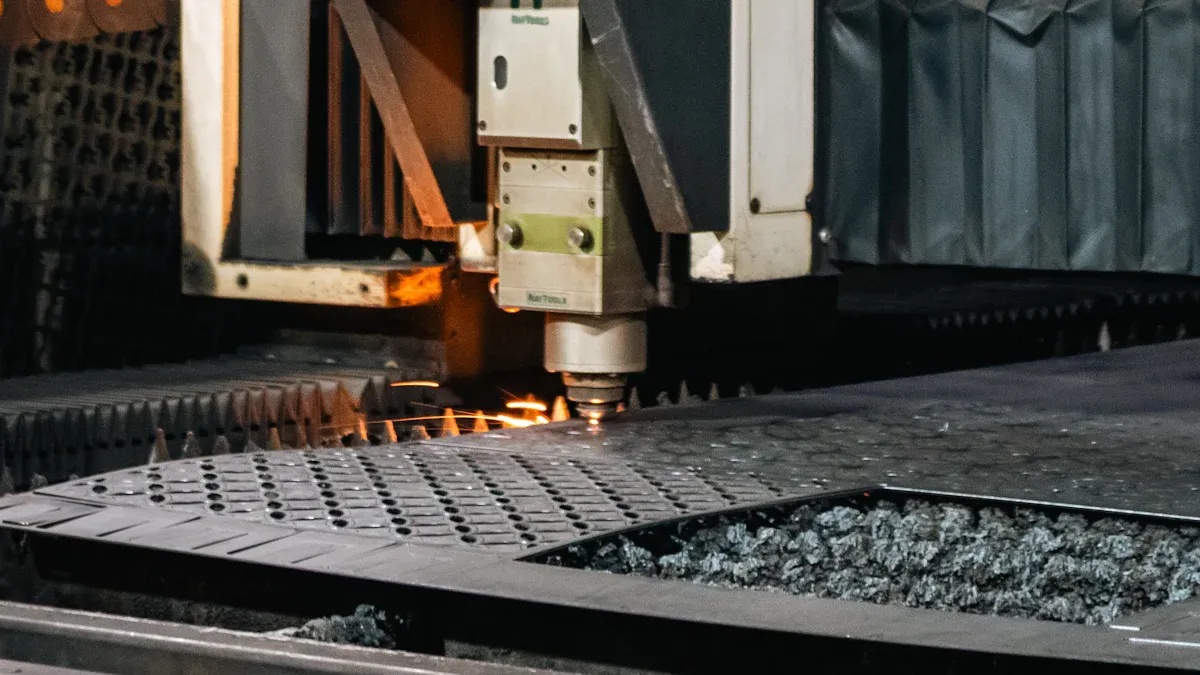

Comprensione della lavorazione della lamiera tramite taglio laser

Il processo di base: generazione e focalizzazione del laser

Il processo di taglio laser inizia all'interno del risonatore della macchina. Le sorgenti a fibra generano luce attraverso fibre ottiche drogate. Le sorgenti a CO2 utilizzano una miscela di gas per produrre il raggio. Il raggio ha inizialmente un diametro di 1,5-2,0 mm. Percorre un percorso ottico composto da specchi e lenti. Gli specchi dirigono il raggio verso la testa di taglio. Una lente di alta qualità focalizza il raggio in un punto preciso sulla superficie del materiale. Questo punto misura anche solo 0,025 mm di diametro. La lunghezza focale varia tipicamente tra 38 mm e 76 mm per la lamiera. Questa fase di focalizzazione crea l'estrema densità di energia necessaria per il cambiamento di fase. La parte più stretta del raggio focalizzato misura meno di 0,32 mm di diametro. Sono possibili larghezze di taglio fino a 0,10 mm. Il sistema CNC guida la testa di taglio secondo il progetto digitale. Ciò garantisce una precisione ripetibile su ogni pezzo. Per comprendere il taglio laser della lamiera è necessario conoscere le differenze tra i vari tipi di macchine.

Le sorgenti a fibra offrono velocità di taglio più elevate su materiali sottili e una maggiore efficienza energetica. Le sorgenti a CO2 sono più adatte a lamiere più spesse. Queste informazioni vi aiuteranno a scegliere l'attrezzatura giusta per le vostre esigenze di taglio laser di lamiere.

Fusione e vaporizzazione dei metalli

Una volta che il fascio focalizzato colpisce il metallo, si verificano tre meccanismi fisici. Il metallo assorbe l'energia fotonica del fascio. Questo assorbimento si converte in calore, innalzando la temperatura oltre il punto di fusione o di vaporizzazione. Il metallo fuso o vaporizzato fuoriesce quindi dalla zona di taglio.

I metalli, come l'acciaio e l'alluminio, assorbono prevalentemente l'energia dei laser a fibra. Questo assorbimento è dovuto all'interazione tra i fotoni del fascio e gli elettroni del metallo, che provoca un rapido riscaldamento con conseguente fusione o vaporizzazione.

Esistono tre metodi distinti per la rimozione del materiale durante il taglio laser dei metalli. Il primo è il taglio a vaporizzazione, che utilizza un'elevata densità di energia per riscaldare il pezzo fino al suo punto di ebollizione. Il materiale vaporizza direttamente e il vapore espulso forma il taglio. Questo metodo richiede un'elevata potenza ed è adatto a metalli estremamente sottili. Il secondo è il taglio a fusione, che utilizza un gas non ossidante come l'azoto. Il raggio laser fonde il metallo e il gas espelle il metallo fuso. Questo metodo richiede solo un decimo dell'energia necessaria per il taglio a vaporizzazione. Viene utilizzato per acciaio inossidabile, titanio e alluminio. Il terzo è il taglio ossiacetilenico, che utilizza l'ossigeno come gas di assistenza. L'ossigeno reagisce con il metallo riscaldato, generando ulteriore calore di ossidazione. Questo metodo richiede solo la metà dell'energia necessaria per il taglio a fusione ed è più veloce. Viene utilizzato per acciaio al carbonio e acciaio trattato termicamente. Ciascun metodo di taglio laser dei metalli influisce in modo diverso sulla qualità del bordo.

Il processo di taglio laser crea una zona termicamente alterata lungo il bordo di taglio. Il solco di taglio stretto riduce al minimo la distorsione. La scelta del gas determina la qualità del bordo. L'azoto produce un bordo privo di ossido. L'ossigeno crea un bordo ossidato ma consente velocità di taglio più elevate. La corretta selezione dei parametri garantisce una qualità costante dei pezzi. Questo processo di taglio laser costituisce la base per la produzione di componenti e assiemi in acciaio inossidabile personalizzati. Il taglio laser della lamiera offre la precisione necessaria per gli assiemi in acciaio inossidabile personalizzati.

Tipi di laser per il taglio laser dei metalli

La scelta della sorgente laser più adatta determina la velocità di taglio, la qualità del bordo e il budget operativo. Tre tipologie principali dominano il settore: laser a fibra, a CO2 e a cristallo. Ciascuna offre vantaggi specifici per diverse applicazioni. Comprendere queste differenze vi aiuterà a scegliere l'attrezzatura ottimale per le vostre esigenze di taglio laser nella lavorazione della lamiera.

Laser a fibra: efficienza e precisione

I laser a fibra generano il loro raggio attraverso una fibra ottica drogata, producendo una lunghezza d'onda di 1,06 micron. Questa lunghezza d'onda più corta produce un fascio più stretto, offrendo una potenza effettiva circa quattro volte superiore a parità di output rispetto ai sistemi a CO2. Si ottengono maggiore precisione e velocità di taglio più elevate, soprattutto su materiali sottili. La progettazione a stato solido si traduce inoltre in un ingombro ridotto, un'elevata efficienza energetica e basse esigenze di manutenzione. Questi fattori si traducono direttamente in minori costi operativi per unità di lunghezza di taglio.

Per il taglio laser dei metalli, i sistemi a fibra sono particolarmente indicati per materiali riflettenti come alluminio e rame. La tabella seguente mostra gli spessori massimi tipici che è possibile lavorare con un laser a fibra.

Il tuo processo di taglio laser della lamiera beneficia della velocità e della precisione della fibra. Il processo di taglio laser produce bordi netti con zone termicamente alterate minime. Questa qualità si rivela essenziale per la produzione di componenti e assemblaggi personalizzati in acciaio inossidabile.

Laser a CO2 e a cristalli: applicazioni e compromessi

I laser a CO2 utilizzano una miscela di gas composta da anidride carbonica, azoto ed elio, producendo una lunghezza d'onda di 10,6 micron. Tagliano efficacemente la maggior parte dei metalli, ma sono meno efficienti dei sistemi a fibra. I laser a CO2 sono adatti per metalli sottili ed eccellono con i materiali non metallici. Il costo iniziale dell'apparecchiatura è inferiore, ma si devono affrontare costi operativi più elevati e una manutenzione più frequente.

I laser a cristallo, che utilizzano cristalli di Nd:YAG o Nd:YVO4, offrono un'elevata potenza di uscita e un'eccellente qualità del fascio. Sono in grado di lavorare metalli spessi, il che li rende popolari nelle applicazioni aerospaziali e automobilistiche. Tuttavia, hanno un costo più elevato e richiedono riparazioni costose.

La scelta della macchina per il taglio laser dipende dallo spessore tipico dei pezzi da lavorare e dal volume di produzione. Per lavorazioni di alta precisione su pezzi sottili, i laser a fibra offrono il miglior equilibrio tra velocità e costi. Per il taglio di lamiere spesse, i laser a cristallo forniscono la potenza necessaria. I sistemi a CO2 rimangono un'opzione versatile per la lavorazione di materiali misti. Valutate le vostre esigenze specifiche per selezionare la tecnologia più adatta alle vostre operazioni di taglio laser dei metalli.

Materiali per il taglio laser della lamiera

La scelta del materiale giusto è fondamentale per il successo del taglio laser nella lavorazione della lamiera. Acciaio, acciaio inossidabile e alluminio sono i materiali più utilizzati nelle applicazioni industriali, ognuno con caratteristiche diverse sotto il raggio laser. È essenziale comprendere queste differenze per ottenere risultati ottimali.

Materiali comuni: acciaio, acciaio inossidabile e alluminio

L'acciaio al carbonio risponde in modo prevedibile all'energia laser, il che lo rende il materiale più facile da lavorare per il taglio. Può essere lavorato con l'ausilio di ossigeno per ottenere velocità maggiori e bordi puliti. L'acciaio inossidabile richiede l'ausilio di azoto per prevenire l'ossidazione e mantenere la resistenza alla corrosione. Le leghe di alluminio presentano sfide particolari a causa della loro natura riflettente.

L'elevata riflettività di metalli come alluminio e rame può rappresentare una sfida per i laser a CO₂ più datati. I moderni laser a fibra risolvono efficacemente questo problema. Tuttavia, la conducibilità termica rimane una criticità, indipendentemente dal tipo di laser. Un'elevata conducibilità termica richiede un maggiore apporto di energia per compensare la dissipazione del calore. Il calore eccessivo può causare deformazioni e scolorimenti. L'alluminio, con la sua elevata conducibilità e il basso punto di fusione, richiede un'attenta gestione del calore per bilanciare velocità di taglio e qualità del bordo.

Intervalli di spessore e limiti pratici

La potenza del laser determina lo spessore massimo che è possibile tagliare efficacemente. La tabella seguente mostra gli spessori massimi tipici per un laser a fibra.

Nella maggior parte delle applicazioni di taglio laser di lamiere, si lavora con spessori compresi tra 0,15 mm e 25 mm. La precisione dimensionale si mantiene entro ±0,1 mm per i materiali più sottili. Con l'aumentare dello spessore, le tolleranze si ampliano naturalmente. La tolleranza tipica è di ±0,1 mm per la maggior parte degli spessori di lamiera. Comprendere questi limiti aiuta a scegliere il metallo più adatto al taglio laser. I requisiti del progetto, che si tratti di componenti in acciaio inossidabile personalizzati o di una camera d'aria in acciaio inossidabile saldata al laser, determinano il materiale e lo spessore appropriati. I tipi di metallo adatti al taglio laser comprendono queste leghe comuni e la scelta influisce direttamente sulla qualità del taglio e sull'efficienza produttiva.

Vantaggi e limiti del taglio laser della lamiera

Precisione, velocità e bassa distorsione

Il taglio laser offre una precisione eccezionale che i metodi meccanici non possono eguagliare. Si raggiungono tolleranze di ±0,1 mm su geometrie complesse, un livello critico per i componenti aerospaziali e dei dispositivi medici. Il raggio finemente focalizzato produce una larghezza di taglio minima, consentendo modelli dettagliati e un migliore nesting del materiale rispetto al taglio al plasma. Questa precisione avvantaggia direttamente i vostri progetti di taglio laser per la lavorazione della lamiera, sia che produciate un Componente ingranaggio personalizzato in acciaio inossidabile oppure una scatola per camera d'aria in acciaio inossidabile saldata al laser.

Rispetto ad altri metodi termici, la zona termicamente alterata (ZTA) risulta significativamente ridotta. Il fascio focalizzato e l'elevata velocità di taglio preservano le proprietà del materiale in prossimità del bordo di taglio, minimizzando deformazioni e alterazioni metallurgiche. Il taglio al plasma produce un solco di taglio più ampio e bordi più irregolari, che richiedono un'ampia post-elaborazione. Il taglio a getto d'acqua non presenta ZTA, ma è più lento su materiali sottili e introduce umidità. Il taglio laser offre velocità e precisione senza questi inconvenienti.

Questi vantaggi si traducono direttamente in efficienza produttiva. È possibile produrre componenti più velocemente e con meno lavorazioni secondarie, riducendo i costi complessivi di produzione. Il processo di taglio laser della lamiera garantisce una qualità costante su ogni singolo pezzo, assicurando che i componenti in acciaio inossidabile personalizzati soddisfino le specifiche esatte.

Vincoli di costo, riflettività e spessore

Nonostante i suoi punti di forza, il taglio laser dei metalli presenta delle limitazioni concrete che è necessario gestire. I metalli riflettenti come l'alluminio e il rame riflettono una parte sostanziale del raggio laser nella fibra di trasmissione. I sistemi moderni si spengono per proteggere l'alimentatore, ma ogni spegnimento comporta la perdita di un pezzo. Il rame è altamente riflettente, il che richiede sistemi avanzati di monitoraggio della riflessione.

Anche i limiti di spessore influiscono sulla pianificazione della produzione. Allo spessore massimo, il metallo fuso si accumula, il fascio si disperde e il taglio collassa. Il limite massimo di produzione effettivo è quindi molto inferiore a quello pubblicizzato.

I costi di investimento richiedono un'attenta valutazione. I laser a fibra offrono un'efficienza elettrica superiore rispetto ai laser a CO2, richiedendo una minore potenza di alimentazione per ottenere una resa equivalente. Tuttavia, le macchine a fibra hanno costi di acquisto più elevati. Questi fattori influenzano la scelta dell'attrezzatura. Nella maggior parte degli ambienti di produzione, i laser a fibra offrono una migliore redditività operativa, nonostante l'investimento iniziale più elevato. I vantaggi del processo di taglio laser – precisione, velocità e bassa distorsione – superano gli svantaggi quando si adattano il materiale e lo spessore alle capacità della macchina.

Considerazioni pratiche: come tagliare i metalli con il laser

Parametri di taglio e preparazione del materiale

Padroneggiare la tecnica del taglio laser dei metalli inizia con l'impostazione di tre parametri fondamentali: potenza del laser, posizione di messa a fuoco e pressione del gas. La potenza del laser determina lo spessore massimo penetrabile; le lamiere più spesse richiedono una potenza maggiore per un taglio stabile. La posizione di messa a fuoco controlla la distribuzione dell'energia all'interno del solco di taglio. La messa a fuoco zero, posizionata sulla superficie, produce il punto di taglio più piccolo ed è adatta a lamiere sottili. La messa a fuoco negativa, posizionata al di sotto della superficie, aumenta la fusione interna per una penetrazione più profonda, ideale per l'acciaio inossidabile con l'ausilio di azoto. La messa a fuoco positiva, impostata al di sopra della superficie, allarga il solco di taglio e migliora la reazione con l'ossigeno, rendendola la scelta preferita per il taglio dell'acciaio al carbonio.

Il gas di assistenza svolge una duplice funzione: disperde il materiale fuso e innesca le reazioni chimiche. L'ossigeno alimenta una reazione esotermica per l'acciaio al carbonio, mentre l'azoto ad alta pressione previene l'ossidazione, garantendo bordi puliti su acciaio inossidabile e alluminio.

La preparazione della superficie influisce direttamente sulla qualità dei bordi. Segui questi passaggi prima di caricare il materiale nelle tue macchine per il taglio laser:

1. Pulizia preliminarePulire le lamiere metalliche con un panno privo di lanugine e alcol isopropilico per rimuovere polvere, olio e impronte digitali che potrebbero bruciare sotto il fascio.

2. Rivestimenti protettiviApplicare uno spray temporaneo e rimovibile, compatibile con i laser, per ridurre l'ossidazione e l'alterazione cromatica causata dal calore.

3. Pellicole per mascheratura: Utilizzare pellicole adesive preapplicate su acciaio inossidabile o alluminio spazzolato; rimuoverle dopo il taglio per rivelare una finitura intatta.

Fattori relativi a sicurezza, manutenzione e costi

L'utilizzo di apparecchiature per il taglio laser di lamiere richiede rigorosi protocolli di sicurezza. È necessario indossare occhiali di protezione laser adeguati e assicurarsi che l'area di taglio sia adeguatamente ventilata per aspirare i fumi. La manutenzione regolare di ottiche e ugelli previene la distorsione del raggio e mantiene prestazioni di taglio costanti. Le macchine per il taglio laser CNC convertono i disegni digitali direttamente in pezzi, ma richiedono operatori qualificati che comprendano la regolazione dei parametri.

Dopo il taglio, i servizi complementari completano il flusso di lavoro produttivo. Le macchine automatiche per la sbavatura rimuovono le bave e arrotondano i bordi, garantendo uniformità prima della saldatura o della verniciatura. Le presse piegatrici completamente programmabili gestiscono le operazioni di piegatura. Il personale interno addetto alla saldatura assembla componenti in acciaio inossidabile, acciaio al carbonio e alluminio. La verniciatura a polvere produce una finitura durevole e di alta qualità. Queste capacità integrate rendono il taglio laser dei metalli ideale per la prototipazione rapida, la realizzazione di componenti in lamiera personalizzati e componenti strutturali industriali, il tutto da un unico partner di fiducia.

Applicazioni: Componenti personalizzati in acciaio inossidabile e scatole per camere d'aria saldate al laser

Progettazione di componenti in acciaio inossidabile su misura per la massima precisione.

La tua lamiera Servizio di taglio laser Trasforma i disegni digitali in componenti funzionali per settori esigenti. La tabella seguente mostra alcune applicazioni tipiche che è possibile realizzare con questa tecnologia.

Per ottenere tolleranze ristrette su geometrie complesse, è fondamentale seguire le migliori pratiche di progettazione per la lavorazione della lamiera, come ad esempio tenere conto dello spessore del materiale e del gioco tra le parti da accoppiare. Questo approccio al taglio laser dei metalli garantisce l'affidabilità dell'assemblaggio senza compromettere la precisione.

Cassette per camere d'aria saldate al laser: processo e vantaggi

La saldatura laser completa le operazioni di taglio, producendo giunzioni robuste e a tenuta stagna per assemblaggi personalizzati in acciaio inossidabile. Il processo utilizza un gas di protezione per salvaguardare l'area di saldatura, garantendo sigillature resistenti e a tenuta stagna. Questa combinazione di taglio e saldatura offre un'elevata precisione (±0,1 mm), zone termicamente alterate minime e lavorazione senza contatto. Queste caratteristiche prevengono microfratture e distorsioni termiche, assicurando sigillature ermetiche. L'ambiente inerte controllato previene l'ossidazione, producendo saldature pulite e prive di contaminazioni. Il prodotto finale presenta giunzioni lisce e prive di bolle, a conferma della tenuta stagna. Questo approccio integrato, dal taglio laser della lamiera all'assemblaggio finale, offre una qualità eccezionale per le applicazioni più esigenti.

Il taglio laser della lamiera offre precisione e velocità ineguagliabili, ma il successo dipende dalla scelta del materiale, dallo spessore e da una corretta impostazione. Valutate attentamente la complessità, il volume e i requisiti di tolleranza del vostro progetto. Affidatevi a un servizio professionale che offra soluzioni complete: taglio, saldatura e finitura. Questo approccio garantisce una qualità costante per ogni componente. Contattateci oggi stesso per un preventivo gratuito e una consulenza tecnica sulle vostre esigenze di taglio laser dei metalli.

FAQ

Qual è la gamma di spessori che si possono lavorare con il taglio laser della lamiera?

È possibile lavorare materiali con spessori da 0,15 mm a 25 mm. La precisione dimensionale si mantiene entro ±0,1 mm per i materiali più sottili, garantendo bordi netti e una qualità costante.

Quali servizi complementari offrite oltre al taglio laser?

Oltre al taglio laser, la soluzione completa include sbavatura, piegatura, saldatura e finitura superficiale. Questo servizio riduce i tempi di consegna e semplifica la gestione dei fornitori.

Come si garantisce la qualità dei componenti personalizzati in acciaio inossidabile?

Rigorosi processi di ispezione verificano ogni componente in base alle vostre specifiche. Le macchine a controllo numerico (CNC) garantiscono una precisione ripetibile in tutte le fasi di produzione.
