Come garantire la conformità al grado di protezione IP nella fabbricazione di involucri metallici personalizzati?

Garantire la conformità della classificazione IP all'interno Servizi di lavorazione della lamiera Il processo inizia con la chiara identificazione del livello di protezione IP richiesto. Gli ingegneri devono considerare i fattori ambientali che influiscono sulla protezione IP. Ogni fase, dalla progettazione alla selezione dei materiali, richiede un'attenta integrazione delle specifiche IP. I metodi di sigillatura e le pratiche di produzione influenzano l'efficacia della protezione IP. I test verificano gli standard IP e prevengono guasti costosi. Gli standard di settore guidano la valutazione IP e contribuiscono a evitare i rischi associati alla non conformità. Un processo graduale garantisce una protezione IP affidabile per ogni contenitore.

Punti chiave

• Identificare il grado di protezione IP richiesto nelle prime fasi della progettazione per garantire un'adeguata protezione contro polvere e acqua.

• Selezionare materiali e metodi di sigillatura appropriati per migliorare la durata dell'involucro e la conformità agli standard IP.

• Eseguire test approfonditi, inclusi test di penetrazione di polvere e acqua, per verificare che gli involucri soddisfino i gradi di protezione IP specificati.

• Durante la fase di fabbricazione, attenersi agli standard e alle migliori pratiche del settore per evitare gli errori più comuni che possono compromettere la conformità alla proprietà intellettuale.

• Documentare tutti i processi di test e certificazione per fornire prova di conformità e instaurare un rapporto di fiducia con i clienti.

Comprendere le valutazioni e la conformità in materia di proprietà intellettuale.

Il codice IP spiegato

Il codice IP rappresenta un sistema globale per la classificazione del livello di protezione degli involucri elettrici. Questo sistema, definito dalla Commissione Elettrotecnica Internazionale (IEC) secondo lo standard IEC 60529, utilizza una struttura semplice. Il codice inizia con le lettere IP, seguite da due cifre. La prima cifra indica il livello di protezione dell'involucro contro corpi solidi come la polvere. La seconda cifra indica il livello di protezione contro l'acqua.

La tabella seguente illustra la struttura del codice IP:

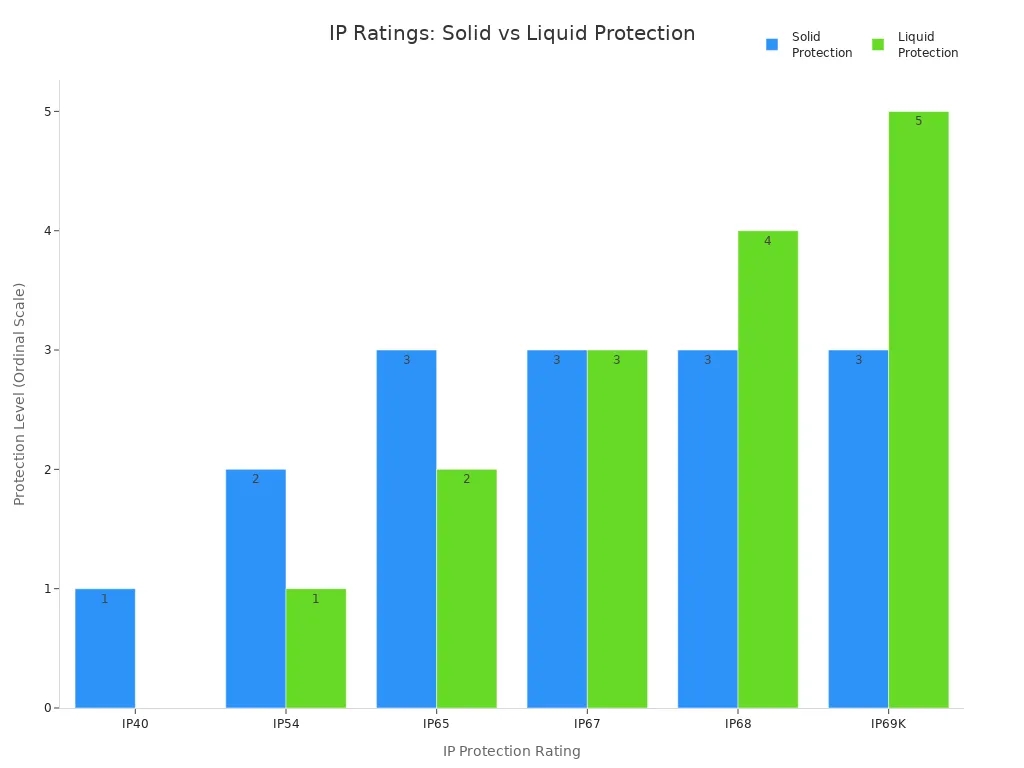

Ogni classificazione IP fornisce informazioni chiare sulla capacità dell'involucro di bloccare polvere e acqua. Ad esempio, un involucro IP66 offre una protezione completa contro polvere e forti getti d'acqua. La prima cifra va da 0 a 6, mentre la seconda da 0 a 9. Questa struttura aiuta gli utenti a selezionare l'involucro più adatto alle proprie esigenze.

Perché le valutazioni IP sono importanti

Le classificazioni IP svolgono un ruolo chiave nel garantire la sicurezza e la durata degli involucri metallici. Queste classificazioni aiutano ingegneri e produttori a scegliere gli involucri più adatti alle esigenze dei diversi ambienti. La prima cifra della classificazione IP indica il livello di protezione contro le particelle solide. La seconda cifra indica il livello di protezione contro i liquidi. Questo approccio consente agli utenti di comprendere le prestazioni di un involucro in condizioni difficili.

Gli standard di settore richiedono il rispetto rigoroso del grado di protezione IP. Gli standard definiti da organizzazioni come la IEC stabiliscono i livelli minimi di resistenza alla polvere e all'acqua per diverse applicazioni. Definiscono inoltre i requisiti di resistenza alla corrosione e distinguono tra uso interno ed esterno. Il mancato rispetto del corretto grado di protezione IP può causare problemi come condensa, corrosione o persino guasti alle apparecchiature. Rispettando questi standard, i produttori si assicurano che i loro contenitori offrano una protezione affidabile e soddisfino le esigenze dei clienti.

Determinazione dei requisiti IP per la fabbricazione di involucri metallici

Valutazione delle esigenze ambientali e applicative

Gli ingegneri devono valutare l'ambiente e l'applicazione prima di scegliere il grado di protezione IP più adatto per la fabbricazione di involucri metallici. Ogni contesto presenta sfide specifiche che influenzano il livello di protezione richiesto. La tabella seguente evidenzia i fattori ambientali che incidono sul processo di selezione:

Anche le esigenze specifiche dell'applicazione giocano un ruolo fondamentale nella determinazione del grado di protezione IP minimo. Gli ingegneri dovrebbero considerare diversi aspetti:

• Valutazione dei livelli di esposizione al particolato, come polveri da costruzione e contaminanti industriali.

• Comprensione delle modalità di contatto con i liquidi, inclusi gli schizzi intermittenti e l'immersione diretta.

• Considerando gli intervalli di temperatura operativa, da temperature sotto zero ad ambienti con temperature elevate.

• Valutazione delle variazioni di pressione, comprese le variazioni di altitudine e l'esposizione alla pulizia ad alta pressione.

Gli ambienti esterni sono spesso soggetti a condizioni più difficili rispetto a quelli interni. La tabella seguente confronta i requisiti per gli ambienti interni ed esterni:

Valutazione degli standard di settore

Gli standard di settore aiutano a orientare il processo di scelta del grado di protezione IP più adatto per la fabbricazione di involucri metallici. Questi standard definiscono i livelli minimi di protezione contro l'ingresso di solidi e liquidi. La tabella seguente illustra come i diversi gradi di protezione IP offrano livelli variabili di protezione contro l'ingresso di solidi e liquidi:

La scelta del corretto grado di protezione IP garantisce la conformità e protegge le apparecchiature dai rischi ambientali. Gli ingegneri devono adattare il grado di protezione dell'involucro ai rischi specifici presenti nell'applicazione. Considerando sia la penetrazione di solidi che di liquidi, è possibile ottenere prestazioni affidabili e una lunga durata nella fabbricazione di involucri metallici.

Progettazione per la protezione contro l'ingresso di agenti esterni

Selezione dei materiali

La scelta dei materiali giusti gioca un ruolo cruciale nel raggiungimento di elevati gradi di protezione IP per qualsiasi contenitore personalizzato. Gli ingegneri spesso optano per metalli come alluminio o acciaio inossidabile per il corpo del contenitore. I contenitori in alluminio offrono un'elevata resistenza alla corrosione, soprattutto se anodizzati o verniciati a polvere, e garantiscono prestazioni eccellenti in ambienti esterni e industriali. I contenitori in acciaio inossidabile offrono una protezione robusta, ma potrebbero richiedere un supporto aggiuntivo a causa del loro peso. Entrambi i materiali consentono una lavorazione di precisione, che contribuisce a creare guarnizioni ermetiche e a mantenere il livello di protezione IP richiesto.

Nella progettazione per la protezione contro l'ingresso di agenti esterni, la scelta dei materiali di tenuta e delle guarnizioni diventa altrettanto importante. I materiali comunemente utilizzati includono:

• Silicone e fluorosilicone

• spugna e schiuma di silicone

• Lastra di silicone solido e gomma

• Elastomeri siliconici

• Materiali rinforzati con tessuto

• Silicone vulcanizzato al platino e gomma ad alta consistenza

• silicone di grado spaziale

• Composti per stampaggio e gomma siliconica liquida

• Elastomeri conduttivi e materiali per guarnizioni EMI

• schiuma elettricamente conduttiva

• Materiali di protezione ESD

• PORON e materiali per l'interfaccia termica

• Materiali fluoroelastomerici (FKM)

• spugna a cellule chiuse e gomma in fogli solidi

• materiali per guarnizioni UL

Questi materiali contribuiscono a impedire l'ingresso di polvere e acqua nell'involucro. Gli ingegneri devono tenere conto dell'ambiente, dell'intervallo di temperatura e dell'esposizione a sostanze chimiche nella scelta dei materiali più adatti. La giusta combinazione di materiali per l'involucro e di guarnizioni garantisce che l'involucro soddisfi i gradi di protezione IP desiderati e offra una protezione a lungo termine.

Geometria dell'involucro

La geometria dell'involucro influisce direttamente sulla capacità di raggiungere e mantenere elevati gradi di protezione IP. I principi di progettazione chiave includono la minimizzazione di giunture e aperture, la sigillatura di ogni potenziale punto di ingresso e l'utilizzo di giunzioni sovrapposte e meccanismi a doppia tenuta. Gli ingegneri progettano involucri con la parte superiore inclinata per impedire l'accumulo di liquidi. Questa caratteristica convoglia l'acqua lontano dalle aree sensibili, riducendo il rischio di contaminazione e favorendo la conformità agli standard igienici. I progetti che consentono un drenaggio libero sono particolarmente importanti nei settori in cui l'acqua stagnante può compromettere le guarnizioni o favorire la proliferazione batterica.

Una geometria efficace dell'involucro implica anche tenere conto della pressione e della ventilazione. Una ventilazione adeguata impedisce l'accumulo di pressione all'interno dell'involucro, che altrimenti potrebbe spingere acqua o polvere oltre le guarnizioni. I progettisti spesso utilizzano angoli arrotondati e transizioni fluide per ridurre i punti deboli in cui potrebbero verificarsi infiltrazioni. Concentrandosi su questi aspetti, garantiscono che l'involucro mantenga il suo grado di protezione IP anche in ambienti difficili.

Le classificazioni IP più comuni, come IP 65 e IP 66, richiedono una protezione completa contro la polvere e la resistenza ai getti d'acqua. Queste classificazioni si ottengono spesso sigillando tutte le giunzioni, utilizzando guarnizioni in ogni apertura e progettando l'involucro in modo da far defluire l'acqua in modo efficiente. I progetti di involucri personalizzati traggono vantaggio da una rigorosa attenzione alla geometria, poiché anche piccoli difetti di progettazione possono compromettere la protezione contro l'ingresso di agenti esterni.

Scelta di guarnizioni e sistemi di tenuta

Le guarnizioni e le tenute costituiscono la prima linea di difesa contro l'ingresso di polvere e acqua. La scelta del materiale della guarnizione e il suo posizionamento sono fondamentali per raggiungere elevati gradi di protezione IP, soprattutto per IP67 o superiori. I materiali consigliati includono EPDM, neoprene, silicone e schiuma di poliuretano. Ogni materiale offre proprietà uniche:

Gli ingegneri devono garantire percorsi continui per la guarnizione, senza spazi vuoti o angoli vulnerabili. La corretta profondità e larghezza della scanalatura consentono la compressione adeguata, solitamente con una deflessione del 25-30%. La densità e il posizionamento dei dispositivi di fissaggio influiscono sull'uniformità della compressione della guarnizione, elemento essenziale per una tenuta affidabile. I dispositivi di fissaggio devono essere distanziati di 7,5-10 cm (3-4 pollici) lungo il perimetro. La coppia di serraggio corretta è fondamentale: una coppia insufficiente può causare perdite, mentre una coppia eccessiva può danneggiare la guarnizione.

Le guarnizioni monoblocco semplificano l'installazione e riducono al minimo i punti di perdita. Le guarnizioni composte da più pezzi offrono maggiore flessibilità, ma possono presentare problematiche di tenuta. Una corretta progettazione della guarnizione, che includa la scelta del materiale e la geometria, garantisce un'efficace tenuta contro l'ingresso di umidità e polvere. Gli ingegneri devono inoltre eseguire test di durata a lungo termine e prove rigorose per confermare che le guarnizioni mantengano la loro efficacia nel tempo.

Progettare per la protezione dall'ingresso richiede un'attenta considerazione di ogni dettaglio, dalla selezione dei materiali alla geometria dell'involucro e ai metodi di tenuta. Seguendo questi passaggi e sfruttando Soluzioni complete per la lavorazione della lamieraGli ingegneri possono creare custodie personalizzate che soddisfano o superano i gradi di protezione IP richiesti e forniscono una protezione affidabile in ambienti difficili.

Fabbricazione e collaudo per la conformità alla proprietà intellettuale

Migliori pratiche di produzione

I produttori seguono rigorose best practice per garantire gradi di protezione IP uniformi per ogni contenitore in lamiera. Definiscono le esigenze applicative e gli standard di conformità prima di iniziare la fabbricazione. Gli ingegneri selezionano i materiali che soddisfano gli standard di protezione e assicurano l'integrità strutturale per la gestione termica. Rispettano i gradi di protezione IP contro polvere e acqua progettando contenitori con un'adeguata spaziatura tra i componenti elettronici e le pareti del contenitore. Considerano la schermatura EMI per proteggere i componenti elettronici sensibili dalle interferenze.

Le misure di controllo qualità svolgono un ruolo fondamentale nel mantenimento della conformità al grado di protezione IP. I team ispezionano guarnizioni e elementi di fissaggio durante l'assemblaggio. Garantiscono processi di produzione uniformi per prevenire errori comuni. Ad esempio, ignorare le tolleranze dei connettori o trascurare i requisiti del raggio di curvatura dei cavi può compromettere la protezione. Posizionare fori di ventilazione vicino ad aree esposte all'acqua o utilizzare rinforzi eccessivamente spessi può causare avvallamenti e ridurre l'efficacia dell'involucro. I produttori evitano spazi insufficienti tra i componenti elettronici e le pareti dell'involucro per garantire una protezione adeguata.

Suggerimento: un controllo qualità costante durante la fabbricazione garantisce che ogni contenitore in lamiera soddisfi i gradi di protezione IP richiesti e fornisca una protezione affidabile per i componenti elettronici.

Test di protezione dall'ingresso

Le prove e le validazioni confermano che i progetti di custodie in lamiera soddisfano i gradi di protezione IP specificati. Gli ingegneri conducono test di protezione contro l'ingresso di agenti esterni per valutare la resistenza alla polvere e all'acqua. Utilizzano attrezzature e metodi specializzati per simulare le condizioni reali.

• Test di penetrazione della polvere: gli ingegneri collocano gli involucri in camere con particelle di polvere in circolazione. Utilizzano un sistema di aspirazione per simulare variazioni di pressione. L'involucro deve rimanere privo di polvere per superare il test.

• Prova di immersione: i team immergono l'involucro di lamiera in acqua a una profondità specificata per almeno 30 minuti. Non deve entrare acqua nell'involucro né durante né dopo la prova.

• Test di formazione di ghiaccio esterno: questo test valuta l'integrità dell'involucro quando si forma del ghiaccio sulla sua superficie. L'involucro deve rimanere funzionale e integro anche in condizioni di gelo.

I processi di collaudo e certificazione verificano che l'involucro soddisfi i requisiti di classificazione. Gli ingegneri documentano i risultati e ne esaminano le prestazioni per garantirne la conformità. Ripetono i test di protezione contro l'ingresso di agenti esterni per ogni lotto di involucri al fine di mantenere una qualità costante.

Nota: i test e la convalida sono passaggi essenziali per ottenere gradi di protezione IP affidabili per i progetti di custodie in lamiera. Questi test proteggono i componenti elettronici da polvere, acqua e agenti atmosferici nocivi.

Certificazione e documentazione

La certificazione e la documentazione attestano la conformità al grado di protezione IP per la fabbricazione di involucri in lamiera personalizzati. I laboratori accreditati rilasciano rapporti di prova IP dopo il superamento dei test. Gli ingegneri raccolgono i dati dei test meccanici e i verbali di ispezione a supporto delle dichiarazioni di certificazione.

• Rapporti di prova IP da laboratori accreditati

• Dati dei test meccanici

• Registri delle ispezioni

Le certificazioni di terze parti aumentano la credibilità delle dichiarazioni relative al grado di protezione IP. Gli enti di certificazione gestiscono la certificazione e garantiscono che l'involucro in lamiera funzionerà come previsto in condizioni difficili. Il raggiungimento e la documentazione della conformità IP sono requisiti comuni per i clienti e gli organismi di regolamentazione.

Nota importante: una certificazione e una documentazione adeguate aiutano i produttori a dimostrare che i loro contenitori in lamiera soddisfano i gradi di protezione IP e forniscono una protezione affidabile per i componenti elettronici.

Come evitare gli errori più comuni in materia di conformità alla normativa sulla proprietà intellettuale.

Errori di progettazione

A volte i team di progettazione trascurano aspetti critici come la tenuta e la protezione dall'ingresso di agenti esterni. Le revisioni di progettazione nelle fasi iniziali contribuiscono a prevenire questi problemi, considerando la tenuta come un elemento fondamentale fin dall'inizio. Gli ingegneri valutano i materiali delle guarnizioni, i tipi di giunzione e l'intero sistema di tenuta durante la fase iniziale. Questo approccio proattivo consente loro di identificare potenziali problemi prima che si trasformino in errori costosi. Quando i team affrontano la protezione dall'ingresso di agenti esterni fin dalle prime fasi, si assicurano che l'involucro soddisfi il grado di protezione IP richiesto ed evitano modifiche dell'ultimo minuto che potrebbero comprometterne le prestazioni.

Errori di fabbricazione

Gli errori di fabbricazione spesso compromettono la conformità IP. Gli errori più comuni includono problemi di spaziatura delle viti, specifiche di coppia non definite e deformazioni causate da un serraggio improprio. Anche le scanalature delle guarnizioni disallineate, la coppia di serraggio non uniforme e le guarnizioni di bassa qualità che si induriscono o si restringono nel tempo minacciano l'integrità dell'involucro. Una lavorazione approssimativa o la presenza di bave possono impedire il contatto completo della guarnizione, mentre la mancata sigillatura attorno agli ingressi dei cavi, ai pulsanti o ai fori delle viti crea vulnerabilità. Una compressione insufficiente delle guarnizioni permette all'acqua di bypassare la tenuta, mentre una compressione eccessiva causa deformazioni permanenti o fessure. Difetti di progettazione degli angoli possono causare l'accumulo o l'assottigliamento delle guarnizioni.

Gli impianti che implementano strategie di automazione complete registrano un minor numero di errori manuali. L'automazione garantisce un'esecuzione coerente, il monitoraggio in tempo reale e un sistema di allarme intelligente. I controlli di processo svolgono un ruolo chiave nella riduzione degli errori di produzione. La tabella seguente mostra due tipi di controlli utilizzati nella fabbricazione:

Test insufficienti

La mancanza di test adeguati rimane una causa frequente di mancato rispetto del grado di protezione IP. I team devono condurre test approfonditi di protezione contro l'ingresso di agenti esterni per verificare la resistenza alla polvere e all'acqua. Senza test adeguati, gli involucri potrebbero non resistere alle condizioni reali. Gli ingegneri documentano i risultati e ne esaminano le prestazioni per confermare che ogni involucro soddisfi il grado di protezione IP richiesto. Test regolari garantiscono una qualità costante e una protezione affidabile per i componenti elettronici.

Suggerimento: revisioni preliminari della progettazione, controlli rigorosi della produzione e test completi aiutano i team a evitare gli errori più comuni e a raggiungere una conformità IP affidabile.

Raggiungere la conformità della classificazione IP attraverso Lavorazione su misura della lamiera Richiede un processo chiaro. I team valutano le condizioni ambientali, pianificano l'integrazione delle apparecchiature, considerano le esigenze di accesso, tengono conto delle future espansioni ed evitano gli errori più comuni. Comprendono i gradi di protezione IP, li integrano nella progettazione e li convalidano tramite test. Consultare standard ed esperti contribuisce a garantire la conformità IP. Accessori con grado di protezione ambientale, hardware per montaggio a pannello e soluzioni di accesso supportano l'integrità dell'involucro. La revisione dei processi attuali e la richiesta di consulenza professionale migliorano la protezione IP e l'affidabilità del prodotto.

FAQ

Che significato ha il grado di protezione IP per un contenitore metallico?

Il grado di protezione IP indica il livello di protezione di un contenitore metallico contro polvere e acqua. La prima cifra indica la protezione contro i solidi, la seconda contro i liquidi. Gli ingegneri utilizzano queste classificazioni per scegliere i contenitori più adatti alle esigenze ambientali.

Come verificano gli ingegneri la conformità del grado di protezione IP?

Gli ingegneri utilizzano camere antipolvere e test di immersione in acqua. Verificano la presenza di perdite o polvere all'interno dell'involucro. Questi test confermano che l'involucro soddisfa il grado di protezione IP richiesto.

Perché la selezione dei materiali è importante per la conformità alla proprietà intellettuale?

La scelta del materiale influisce sulla durata e sulla tenuta. Metalli come l'alluminio e l'acciaio inossidabile resistono alla corrosione. Materiali per guarnizioni come il silicone o l'EPDM bloccano polvere e acqua. Una selezione adeguata garantisce una protezione a lungo termine.

Quali sono gli errori più comuni nel raggiungimento della conformità in materia di proprietà intellettuale?

A volte i team di progettazione trascurano i dettagli relativi alla tenuta. Gli errori di produzione includono guarnizioni non allineate o coppie di serraggio dei bulloni non corrette. Test insufficienti possono non rilevare perdite o punti deboli. Revisioni tempestive e controlli rigorosi contribuiscono a prevenire questi problemi.

La documentazione è importante ai fini della conformità alla classificazione IP?

La documentazione dimostra che un contenitore soddisfa gli standard IP. Gli ingegneri raccolgono i rapporti di prova e i verbali di ispezione. La certificazione da parte di laboratori accreditati infonde fiducia e supporta i requisiti normativi.
