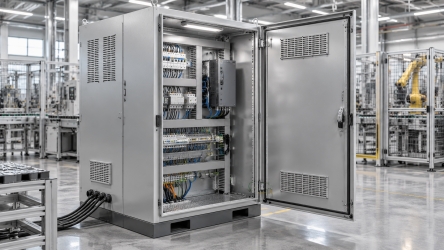

Come scegliere la custodia in lamiera più adatta per le apparecchiature industriali?

La scelta di un contenitore in lamiera per apparecchiature industriali non si limita alla semplice selezione delle dimensioni. Il contenitore deve proteggere i componenti interni da polvere, umidità, urti meccanici, calore, rischi elettrici e dall'ambiente operativo circostante. Allo stesso tempo, deve offrire spazio interno sufficiente per il montaggio dei componenti, il passaggio dei cavi, la manutenzione e i futuri aggiornamenti.

Per i produttori OEM e i fornitori di apparecchiature industriali, la scelta del contenitore dovrebbe quindi essere considerata una decisione ingegneristica piuttosto che estetica. Materiale, spessore delle pareti, grado di protezione IP, gestione termica, struttura di montaggio, trattamento superficiale e metodo di produzione influiscono tutti sulle prestazioni finali e sul costo del contenitore.

1. Iniziare dall'ambiente operativo

Il primo passo consiste nel capire dove verrà installato il contenitore. Un contenitore utilizzato all'interno di un locale tecnico sterile ha requisiti molto diversi da uno installato all'esterno, in una fabbrica o in prossimità di apparecchiature per la lavorazione di prodotti chimici.

Definire l'ambiente fin dalle prime fasi aiuta a evitare specifiche eccessive. Ad esempio, utilizzare l'acciaio inossidabile per ogni applicazione potrebbe aumentare i costi dei materiali senza fornire un significativo vantaggio in termini di prestazioni, quando un involucro in acciaio al carbonio opportunamente rivestito sarebbe sufficiente.

2. Selezionare il metallo più adatto all'applicazione

L'acciaio al carbonio, l'acciaio inossidabile e l'alluminio sono tra i materiali più comuni utilizzati per i contenitori industriali. Ognuno di essi presenta vantaggi diversi in termini di resistenza, resistenza alla corrosione, peso e costi di produzione.

Per la maggior parte delle apparecchiature industriali generiche, l'acciaio al carbonio offre un buon equilibrio tra resistenza strutturale e costi di produzione. L'acciaio inossidabile risulta più interessante quando la resistenza alla corrosione o la necessità di pulizie frequenti sono importanti, mentre l'alluminio è utile quando la riduzione del peso è una priorità.

3. Determinare lo spessore appropriato della parete

Lo spessore delle pareti influisce sulla rigidità dell'involucro, sul peso, sui costi di fabbricazione e sulla resistenza alla deformazione. Un pannello più spesso non è automaticamente migliore, poiché uno spessore eccessivo può aumentare il consumo di materiale e rendere più difficili le operazioni di piegatura o lavorazione.

Per molti quadri elettrici industriali, lo spessore della lamiera può variare approssimativamente tra 1,0 mm e 3,0 mm, a seconda delle dimensioni del quadro, dei requisiti di carico, del materiale e del progetto strutturale. I quadri più grandi con componenti interni pesanti potrebbero richiedere rinforzi, bordi ripiegati, guide di montaggio o strutture di supporto saldate, anziché un semplice aumento dello spessore della lamiera.

Durante Lavorazione industriale della lamieraGli ingegneri possono combinare taglio laser, piegatura CNC, saldatura e rinforzi per ottenere la rigidità richiesta senza aumentare inutilmente lo spessore del materiale.

4. Scegliere il grado di protezione IP corretto

Il grado di protezione IP (Ingress Protection) è un'altra specifica fondamentale per gli involucri elettrici e industriali. Il codice IP definisce la resistenza dell'involucro all'ingresso di particelle solide e acqua.

Il grado di protezione IP richiesto deve essere determinato dall'ambiente di installazione effettivo. Guarnizioni, giunture delle porte, pressacavi, aperture di ventilazione e giunti dell'involucro influenzano il livello di protezione finale, pertanto l'involucro deve essere valutato come un insieme completo piuttosto che in base al solo grado di protezione del corpo metallico.

5. Pianificare la gestione termica prima della fabbricazione

Il calore è uno dei fattori di progettazione degli involucri più spesso trascurati. Alimentatori, azionamenti, trasformatori, batterie, controller e altri componenti elettronici generano calore durante il funzionamento. Se questo calore non può essere dissipato in modo efficiente, la temperatura interna può aumentare oltre l'intervallo operativo raccomandato per i componenti.

Una prima stima semplice è:

Aumento di temperatura = Dissipazione di calore × Resistenza termica

Ad esempio, se un'apparecchiatura genera 100 W di calore e il sistema di contenimento ha una resistenza termica stimata di 0,5 °C/W, l'aumento teorico della temperatura sarebbe di circa 50 °C prima di considerare ulteriori effetti di raffreddamento.

A seconda dell'applicazione, i progettisti possono utilizzare aperture di ventilazione, dissipatori di calore, ventole di raffreddamento, scambiatori di calore esterni o strutture di montaggio conduttive. Tuttavia, la ventilazione deve essere considerata insieme al grado di protezione IP richiesto, poiché aperture più ampie possono aumentare il rischio di ingresso di polvere e acqua.

6. Considerare il montaggio interno e la manutenzione

Un contenitore ben progettato dovrebbe semplificare l'installazione e la manutenzione. Prima della fabbricazione, è necessario definire la posizione di circuiti stampati, alimentatori, morsettiere, interruttori automatici, batterie, ventole, pressacavi e altri componenti.

A Contenitore in lamiera su misura In fase di progettazione, è necessario prevedere uno spazio sufficiente intorno ai componenti per il cablaggio, la ventilazione, gli elementi di fissaggio e l'accesso per la manutenzione. Occorre inoltre considerare l'angolo di apertura della porta e la presenza di pannelli rimovibili, soprattutto se il contenitore verrà installato in uno spazio ristretto.

7. Contenitore personalizzato o standard?

Gli involucri standard possono essere adatti quando le dimensioni delle apparecchiature e i requisiti di montaggio sono relativamente semplici. Tuttavia, le apparecchiature OEM spesso presentano dimensioni, posizioni dei connettori, requisiti di raffreddamento o restrizioni di installazione specifici.

A Contenitore personalizzato per attrezzature industriali Consente al produttore di integrare fori di montaggio, aperture di ventilazione, maniglie, cerniere, ingressi per cavi, staffe, strutture di rinforzo e altre caratteristiche direttamente nel progetto.

Nei progetti che prevedono una produzione ripetuta, la fabbricazione su misura può anche ridurre il lavoro di assemblaggio, poiché i componenti e le interfacce possono essere posizionati in base all'architettura finale dell'apparecchiatura, anziché adattare l'apparecchiatura a un involucro esistente.

8. Preparare un pacchetto completo di richiesta di offerta (RFQ).

Nell'ambito degli acquisti B2B, la qualità della richiesta di offerta (RFQ) influisce direttamente sulla precisione del preventivo. Inviare solo le dimensioni complessive dell'involucro spesso lascia troppe variabili da stimare per il produttore.

9. Confronta i requisiti dell'involucro prima di ordinare

Una semplice matrice di confronto può aiutare i team addetti agli acquisti a identificare le specifiche più importanti prima di richiedere preventivi.

10. Collabora con il produttore fin dalle prime fasi

Il momento più efficace ed economico per risolvere i problemi relativi agli involucri è prima dell'inizio della produzione. Una comunicazione tempestiva con il team di ingegneria può identificare curve superflue, punti di saldatura difficili da raggiungere, elementi di fissaggio inaccessibili, tolleranze eccessive o un utilizzo inefficiente dei materiali, prima che questi problemi influiscano sulla produzione.

Per i progetti OEM, discutere i requisiti di lavorazione della lamiera industriale già in fase di progettazione consente al produttore di consigliare metodi di produzione pratici. Il taglio laser può essere adatto per profili complessi, la piegatura CNC può produrre pannelli sagomati in modo ripetibile, mentre la saldatura può fornire ulteriore resistenza strutturale per assemblaggi di grandi dimensioni.

L'obiettivo non è semplicemente quello di produrre una scatola di metallo. Un involucro progettato correttamente dovrebbe proteggere le apparecchiature, favorire un assemblaggio efficiente, semplificare la manutenzione, soddisfare i requisiti ambientali e rimanere pratico da produrre nei volumi richiesti.
