Alleggerimento nella lavorazione della lamiera: come ridurre il peso di contenitori personalizzati senza comprometterne la resistenza.

Per apparecchiature industriali, quadri elettrici, sistemi di controllo, hardware per telecomunicazioni e apparecchiature per batterie, il peso dell'involucro può diventare un serio problema ingegneristico. Un involucro più pesante aumenta il consumo di materiale, i costi di spedizione, la complessità dell'installazione e, talvolta, il carico su cerniere, staffe, strutture di montaggio e telai di supporto.

La soluzione più ovvia è utilizzare lamiere più sottili. Tuttavia, la semplice riduzione dello spessore del materiale può creare nuovi problemi: flessione dei pannelli, vibrazioni, incurvamento, deformazione delle portiere, punti di fissaggio deboli e scarsa resistenza agli urti. L'approccio migliore è ridurre il peso attraverso l'ottimizzazione strutturale piuttosto che semplicemente rimuovendo materiale.

Per i contenitori personalizzati, la strategia di alleggerimento più efficace di solito combina la selezione dei materiali, la geometria sagomata, le nervature, le flange, l'ottimizzazione della curvatura, il rinforzo localizzato e un'attenta analisi del percorso di carico.

1. Inizia dal carico, non dallo spessore della lamiera

Un errore comune è quello di scegliere prima lo spessore della lamiera e poi cercare di adattare l'involucro a tale spessore. Un processo di progettazione migliore inizia identificando ciò che l'involucro deve effettivamente sopportare.

Questa distinzione è importante perché non tutte le parti di un contenitore sopportano lo stesso carico. Un ampio pannello laterale piatto potrebbe dover resistere solo al proprio peso e alle vibrazioni, mentre una staffa di montaggio potrebbe sopportare un carico diverse volte superiore a quello del pannello circostante.

2. Utilizzare la geometria per sostituire parte dello spessore del materiale

Il principio più utile per alleggerire i materiali nella lavorazione della lamiera è semplice: la forma può creare rigidità senza aggiungere molta massa.

Una lamiera piana ha una resistenza limitata alla flessione. Quando la stessa lamiera viene trasformata in una flangia, un canale, un cordone, una nervatura o un bordo di ritorno, il suo comportamento strutturale cambia significativamente. Il materiale viene spostato più lontano dall'asse neutro, aumentando la sua resistenza alla flessione.

Ecco perché un pannello da 1,5 mm progettato correttamente può talvolta offrire prestazioni migliori di un pannello piatto da 2,0 mm progettato male.

Ad esempio, un riferimento pratico di progettazione descrive la sostituzione di un pannello da 2,0 mm con un pannello nervato da 1,5 mm, che rappresenta circa il 25% in meno di spessore della lamiera pur mantenendo una rigidità comparabile nello specifico progetto. Il risultato effettivo dipende dalla geometria, dal materiale, dalla campata, dal carico e dalle condizioni di formatura, quindi questo dovrebbe essere considerato un obiettivo di progettazione piuttosto che una regola universale.

3. Aggiungere nervature di rinforzo ai pannelli piani di grandi dimensioni

Le grandi superfici piane sono solitamente il primo elemento su cui concentrarsi per ridurre il peso. Semplicemente assottigliandole, si possono verificare flessioni visibili o un effetto "a lattina". Una soluzione migliore consiste nell'introdurre nervature o rilievi sagomati.

Le nervature aumentano lo spessore strutturale effettivo del pannello. Sono particolarmente utili per sportelli di armadi, coperchi rimovibili, pannelli laterali e alloggiamenti per apparecchiature di grandi dimensioni.

Il punto cruciale è il posizionamento delle nervature. Una nervatura dovrebbe seguire il percorso di carico previsto, anziché essere aggiunta semplicemente per motivi estetici. Le lunghe campate non supportate, le zone di cerniera, le aree di montaggio e le zone intorno a componenti pesanti sono generalmente i punti più adatti per il rinforzo.

4. Far sì che le flange funzionino come elementi strutturali

Le flange rappresentano un altro metodo economico per aumentare la rigidità. Invece di lasciare il bordo del pannello piatto, la piegatura del bordo crea un risvolto che si comporta come una piccola trave strutturale.

Questa soluzione è particolarmente efficace in prossimità di porte e coperchi di contenitori. Una flangia di ritorno di dimensioni adeguate può ridurre la deformazione dei bordi, fornendo al contempo una superficie utile per guarnizioni, elementi di fissaggio, cerniere o pannelli adiacenti.

Per un Contenitore in lamiera su misuraIl progettista dovrebbe quindi considerare la geometria piegata completa anziché valutare ciascun pannello piatto separatamente.

In molti casi, diverse piegature possono svolgere il lavoro che altrimenti richiederebbe un rinforzo saldato. Ciò può ridurre al contempo il numero di componenti, le operazioni di saldatura, il rischio di deformazione e le lavorazioni di finitura secondarie.

5. Selezionare il materiale in base al peso e alla funzione

La sostituzione dei materiali può produrre una riduzione di peso maggiore rispetto alla semplice variazione dello spessore. L'alluminio, ad esempio, ha una densità molto inferiore rispetto all'acciaio e può essere una soluzione interessante quando peso, resistenza alla corrosione e prestazioni termiche sono fattori importanti.

La densità da sola non dovrebbe essere il fattore determinante nella scelta del materiale. Ad esempio, il modulo elastico inferiore dell'alluminio implica che una sostituzione diretta spessore per spessore non produce automaticamente la stessa rigidità. È necessario considerare la geometria, la lega, lo stato di tempra, il metodo di giunzione e il carico previsto.

6. Rinforzare solo dove è presente il carico.

Uno dei modi più semplici per aggiungere peso inutile è rinforzare un'intera struttura quando in realtà solo pochi punti necessitano di maggiore robustezza.

Un approccio più efficiente è il rinforzo localizzato.

• Rinforzate i punti di fissaggio delle cerniere anziché l'intera porta.
• Aggiungere piastre di montaggio più spesse solo dove vengono fissati componenti pesanti.
• Utilizzare nervature locali attorno ai grandi ritagli che indeboliscono un pannello.
• Rinforzare i punti di sollevamento separatamente dalle pareti del recinto a basso carico.

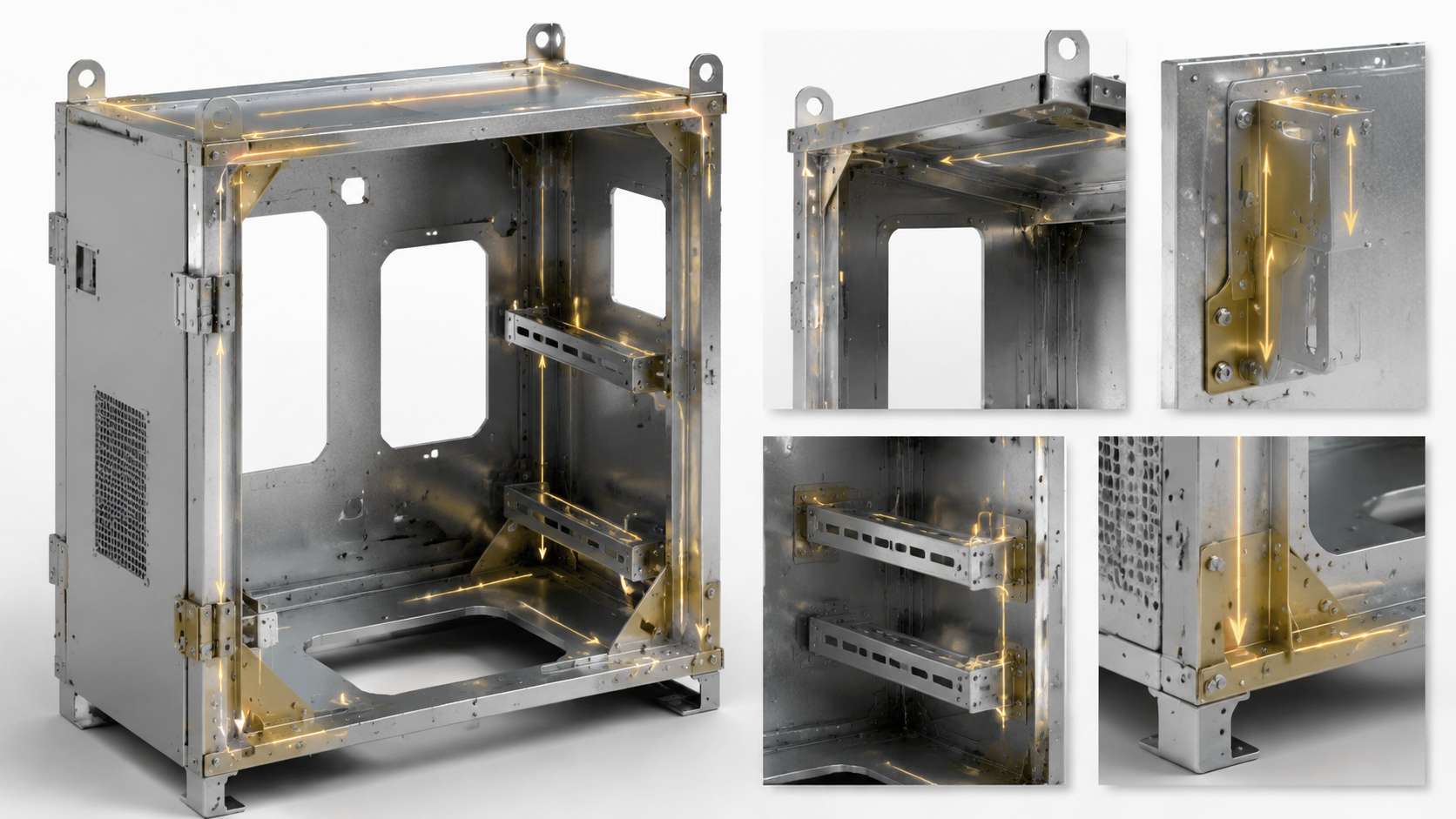

• Utilizzare staffe sagomate o rinforzi angolari nei punti in cui i carichi concentrati entrano nell'involucro.

Questo approccio consente ai pannelli principali dell'involucro di rimanere relativamente leggeri, pur mantenendo la resistenza nelle interfacce critiche.

7. Non ignorare ritagli, fori e zone di piegatura

La riduzione del peso spesso comporta la creazione di aperture di ventilazione, ingressi per cavi, ritagli per il display o fori di accesso. Tuttavia, la rimozione di materiale da un pannello può modificarne significativamente la rigidità.

Un ampio ritaglio rettangolare al centro di un pannello può creare una zona di debolezza attorno all'apertura. Angoli arrotondati, risvolti dei bordi, flange locali o telai di rinforzo possono contribuire a recuperare parte della rigidità perduta.

Anche il design della piega è importante. La lamiera non può essere trattata come un blocco solido con angoli vivi. Il raggio di curvatura effettivo dipende dal materiale, dallo spessore, dagli utensili e dal metodo di formatura. Raggi interni stretti possono aumentare il rischio di crepe, deformazioni o variazioni dimensionali.

Per un Contenitore metallico leggero e sagomatoPertanto, il progetto migliore è quello che considera il taglio e la piegatura insieme, piuttosto che ottimizzare solo il modello piatto.

8. Ridurre il peso senza creare problemi di produzione

Un progetto teoricamente leggero può rivelarsi costoso se richiede troppe operazioni speciali. Prima di approvare un progetto, è opportuno esaminare il processo di produzione con il fabbricante.

9. Utilizzare l'analisi agli elementi finiti (FEA) quando l'obiettivo di peso è ambizioso.

Quando un involucro ha limiti di peso rigorosi o contiene apparecchiature costose, il solo giudizio ingegneristico potrebbe non essere sufficiente. L'analisi agli elementi finiti (FEA) può aiutare a identificare dove il materiale contribuisce effettivamente alle prestazioni strutturali.

Un flusso di lavoro pratico è il seguente:

1. Costruisci il modello iniziale dell'involucro.
2. Definire le condizioni di montaggio e i carichi previsti.
3. Individuare le aree con spostamenti o sollecitazioni eccessivi.
4. Ridurre il materiale nelle zone a bassa sollecitazione.
5. Aggiungere nervature, piegature o rinforzi locali lungo i percorsi di carico critici.
6. Ripeti l'analisi e confronta massa, spostamento e sollecitazione.
7. Realizzare un prototipo del design ottimizzato e verificarlo tramite test fisici.

L'obiettivo non è quello di rendere ogni pannello il più sottile possibile. L'obiettivo è quello di posizionare il materiale dove contribuisce alla rigidità, alla resistenza, alla resistenza agli urti o all'affidabilità del montaggio.

10. Un obiettivo pratico per la riduzione del peso nei contenitori personalizzati

Per molti progetti di involucri, una sequenza di ottimizzazione sensata consiste nell'eliminare prima il materiale superfluo, poi migliorare la geometria e solo successivamente prendere in considerazione soluzioni di produzione più complesse.

Una revisione ingegneristica utile può seguire questo ordine:

Progettare in base al peso, quindi verificare la resistenza.

Alleggerire un involucro con successo non significa semplicemente scegliere lamiere più sottili. La strategia migliore consiste nel comprendere il percorso di carico e utilizzare la geometria per far sì che ogni grammo di materiale lavori al meglio.

Le nervature possono irrigidire pannelli di grandi dimensioni. Le flange possono trasformare bordi sottili in elementi strutturali. Il rinforzo localizzato può proteggere le interfacce soggette a carichi elevati senza aggiungere peso ovunque. La scelta del materiale può ulteriormente ridurre la massa quando l'applicazione lo consente.

Per i produttori che sviluppano un Contenitore industriale in lamieraQueste decisioni dovrebbero essere prese prima della fabbricazione, piuttosto che dopo che un prototipo pesante è già stato prodotto. Una collaborazione tempestiva tra il progettista e il fornitore di servizi di fabbricazione può inoltre individuare problemi relativi al raggio di curvatura, agli utensili, alla saldatura, alle tolleranze e all'assemblaggio prima che si trasformino in problemi di produzione.

L'involucro leggero più resistente raramente è quello che contiene la maggiore quantità di materiale. È piuttosto quello in cui materiale, geometria, processo produttivo e requisiti di carico sono stati progettati come un unico sistema.
