Perché i vostri componenti in lamiera personalizzati costano più del dovuto?

Nel settore della componentistica industriale, il divario tra un modello CAD 3D e un prodotto fisico economicamente vantaggioso viene colmato dalla progettazione per la producibilità (Design for Manufacturability, DFM). Un progetto che funziona perfettamente in simulazione può spesso comportare costi di produzione superflui se non tiene conto del comportamento fisico del metallo durante il taglio laser, la piegatura e la saldatura. Affrontare queste variabili in fase di progettazione previene costose revisioni e accelera il time-to-market.

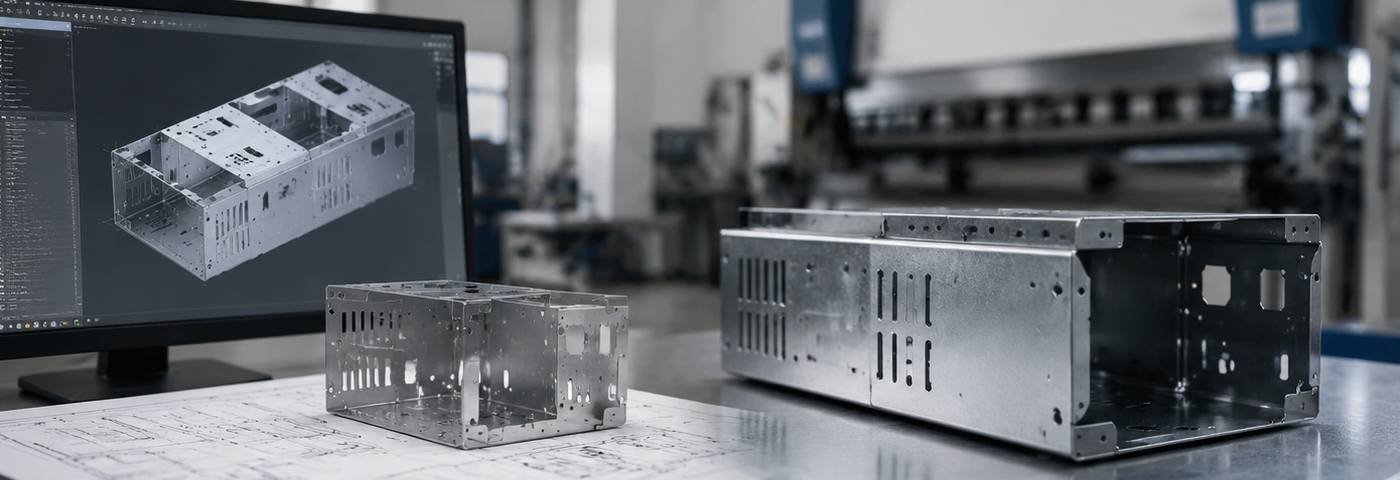

Ottimizzazione di una parte per Fabbricazione di involucri metallici ad alta precisione Non si tratta di compromettere l'intento progettuale, bensì di allineare le caratteristiche geometriche del componente alle specifiche capacità e ai vincoli di attrezzaggio dell'ambiente di produzione. Questo documento illustra in dettaglio i principi fondamentali del DFM (Design for Manufacturing) che gli ingegneri devono applicare ai componenti in lamiera per garantire l'integrità strutturale riducendo al minimo i tempi di lavorazione.

Scarico della curvatura e vincoli della flangia

Quando una lamiera viene piegata, il materiale all'esterno dell'asse di piegatura subisce tensione e allungamento, mentre quello all'interno subisce compressione. Se una piega è posizionata troppo vicino a un bordo o a un altro elemento senza un'adeguata smussatura, il metallo si lacererà, si deformerà o incurverà la geometria adiacente. I tagli di smussatura devono essere incorporati nel modello di piegatura per isolare la sollecitazione di piegatura.

Una regola standard per la progettazione per la formatura (DFM) prevede che la profondità della piegatura sia almeno pari allo spessore del materiale più il raggio di curvatura, e che la larghezza sia almeno pari allo spessore del materiale. Inoltre, progettare una flangia troppo corta per la matrice a V della pressa piegatrice impedirà alla macchina di afferrare e formare il metallo con precisione. Un processo di piegatura CNC richiede una lunghezza minima della flangia per garantire che il metallo attraversi stabilmente l'apertura della matrice durante la corsa verso il basso.

Prossimità del foro e dinamica di perforazione

Praticare fori, fessure o intagli troppo vicino a una linea di piega o al bordo del materiale comporta seri rischi di fabbricazione. Quando un foro interseca la zona di deformazione di una piega, si allunga assumendo una forma ovale, rendendolo inutilizzabile per l'inserimento preciso di componenti (come dadi PEM o distanziali). Come regola ingegneristica rigorosa, la distanza dal bordo di un foro all'inizio di una piega deve essere almeno 1,5 volte lo spessore del materiale più il raggio di curvatura.

Analogamente, posizionare i fori troppo vicino al bordo esterno del pezzo grezzo provoca un rigonfiamento del bordo. Sebbene il taglio laser avanzato riduca le sollecitazioni meccaniche rispetto alle tradizionali presse punzonatrici, la concentrazione termica nelle strette strisce di metallo può comunque causare deformazioni localizzate. Mantenere una distanza minima di almeno 1,5 volte lo spessore del materiale tra ciascun foro e il bordo del materiale garantisce la stabilità dimensionale.

Integrazione hardware e sovrapposizione delle tolleranze

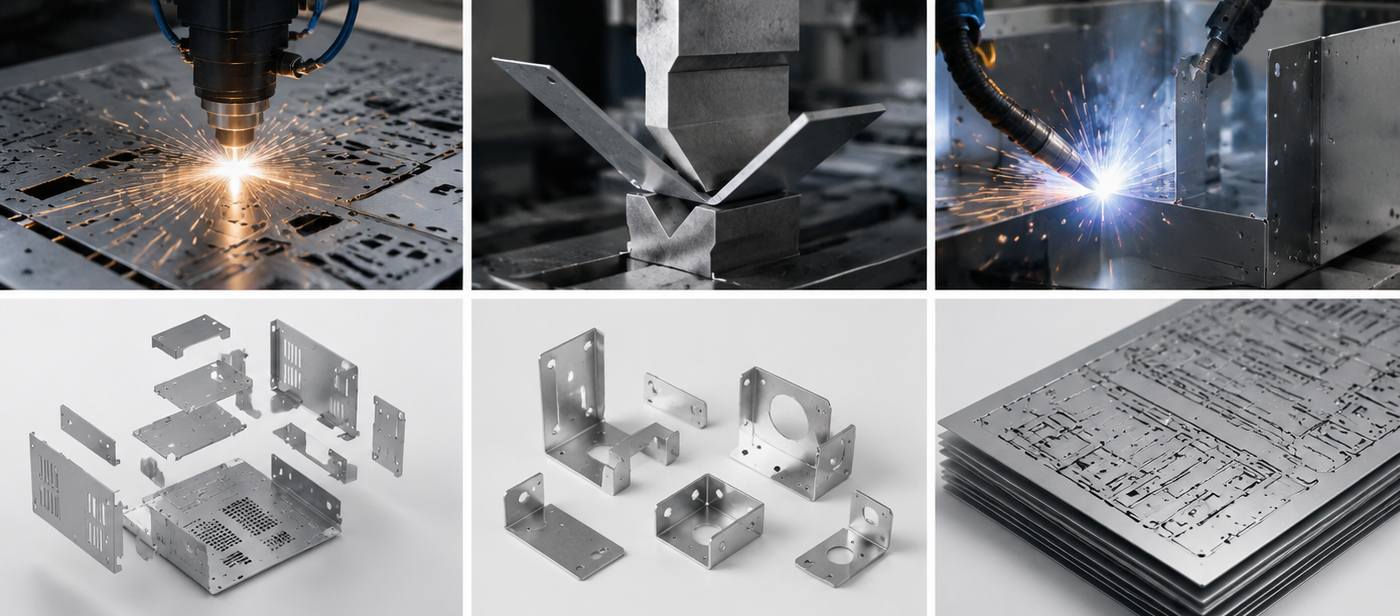

In assemblee di grandi dimensioni come un Telaio per armadio elettrico industriale in metallo lavorato a CNC.Per l'assemblaggio, è necessario che più parti in lamiera siano perfettamente allineate. L'accumulo di tolleranza si verifica quando il margine di errore accettabile nelle singole piegature si somma su un pezzo di grandi dimensioni, causando il disallineamento dei fori di montaggio finali. Affidarsi completamente all'operatore della pressa piegatrice per raggiungere una tolleranza di ±0,1 mm su cinque piegature consecutive è una strategia di produzione costosa e instabile.

Un'efficace progettazione per la producibilità (DFM) tiene conto dell'accumulo delle tolleranze utilizzando design auto-fissanti. L'integrazione di geometrie a linguetta e scanalatura nei modelli piani consente alle parti metalliche di incastrarsi con precisione prima della saldatura, eliminando l'errore umano dal processo di allineamento. Inoltre, l'utilizzo di fori asolati su un lato di un assieme di accoppiamento fornisce la necessaria conformità, consentendo il passaggio dei bulloni anche se le dimensioni complessive della curvatura fluttuano di una frazione di millimetro.

Ottimizzazione della resa del materiale nel nesting dei fogli

Il costo della materia prima spesso rappresenta più del 40% del prezzo unitario totale nella fabbricazione di metalli su misura. I pezzi con geometrie irregolari e ramificate generano enormi quantità di scarti quando vengono incastonati su una lamiera metallica standard di 4x8 o 5x10 piedi. Ad esempio, gli ingegneri devono valutare se una struttura complessa, monoblocco, può essere riprogettata in pannelli rettangolari di base e Staffe in lamiera tagliate al laser su misura che vengono successivamente saldati a punti o rivettati insieme.

Sebbene l'aggiunta di un'operazione di giunzione secondaria (come la saldatura) comporti un costo di manodopera, se la riprogettazione migliora la resa del nesting laser dal 60% all'85%, il risparmio di materiale su una produzione di 1.000 unità compenserà ampiamente la manodopera di assemblaggio. La progettazione di modelli piani che assomigliano a forme geometriche di base (rettangoli, forme a L) consente al software di programmazione di incastrare saldamente i pezzi sulla lamiera grezza, riducendo il costo unitario del materiale.
