Gestione termica nella lavorazione della lamiera: calcolo della dissipazione del calore per involucri industriali.

Con l'aumento della densità dei componenti nell'automazione industriale e nell'accumulo di energia, l'involucro fisico che ospita questi sistemi si trasforma da semplice guscio protettivo in un dispositivo attivo di gestione termica. I guasti alle apparecchiature raramente sono istantanei; in genere sono il risultato di un'esposizione prolungata a temperature di esercizio superiori ai limiti specificati dal produttore. La progettazione di un sistema che dissipi efficacemente il calore richiede una selezione precisa dei materiali, rapporti di perforazione calcolati e una comprensione del comportamento termodinamico all'interno di spazi metallici confinati.

Questo documento illustra le variabili ingegneristiche necessarie per calcolare e gestire i carichi termici in componenti hardware realizzati su misura, andando oltre la semplice ventilazione per arrivare al controllo termodinamico calcolato.

Selezione dei materiali: conducibilità termica vs. emissività

Il meccanismo principale di raffreddamento passivo in un ambiente chiuso e non ventilato è la conduzione attraverso le pareti metalliche, seguita dalla convezione naturale e dall'irraggiamento dalla superficie esterna. La lega scelta determina l'efficienza di questo trasferimento. Mentre la conducibilità termica misura la velocità con cui il calore si propaga attraverso lo spessore del materiale, l'emissività misura l'efficacia con cui la superficie irradia il calore.

L'acciaio dolce (SPCC) e l'alluminio (AL5052/AL6061) si comportano in modo molto diverso sotto carico termico. L'alluminio conduce il calore circa quattro volte più velocemente dell'acciaio al carbonio, fungendo da eccellente dissipatore di calore. Tuttavia, l'alluminio lucido non trattato ha un valore di emissività molto basso, il che significa che fatica a irradiare il calore nell'aria circostante. Per ottimizzare la dissipazione termica dell'alluminio, è necessario anodizzarlo o verniciarlo a polvere, il che ne aumenta drasticamente il fattore di emissività.

Per gli involucri sigillati installati in ambienti esterni ad alta temperatura, è necessario calcolare l'esatta superficie richiesta per dissipare la potenza interna. La formula generale per l'aumento di temperatura in un involucro sigillato è ΔT = P / (k × A), dove P è la potenza dissipata interna in Watt, A è la superficie esposta in metri quadrati e k è una costante che rappresenta il coefficiente di scambio termico (tipicamente 5-6 W/m²K per la convezione naturale in aria).

Calcolo dei rapporti di perforazione per il raffreddamento attivo

Quando la generazione di calore interna supera la capacità di irraggiamento passivo delle superfici, la convezione forzata dell'aria tramite ventilatori di raffreddamento diventa indispensabile. In questi casi, la geometria fisica delle aperture di ventilazione determina l'efficienza dei ventilatori. Un errore di progettazione comune consiste nel non adeguare il rapporto tra l'area aperta della lamiera e la portata d'aria (CFM, piedi cubi al minuto) richiesta dal sistema di raffreddamento.

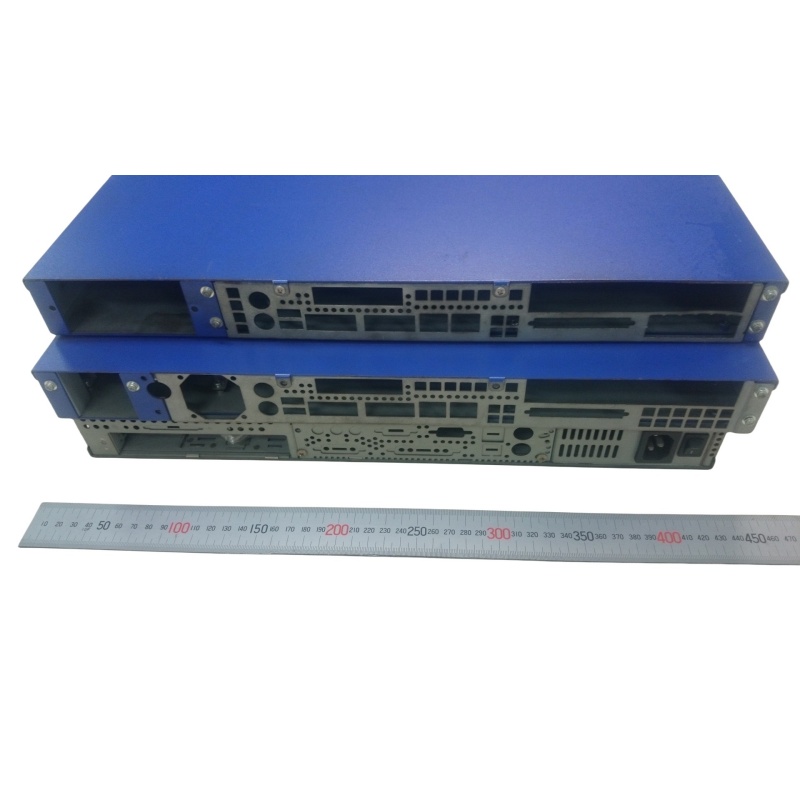

Quando si specifica un Telaio rackmount personalizzato in lamiera Nelle applicazioni IT o di telecomunicazione, la disposizione dei fori per le porte anteriori e posteriori rappresenta un grave collo di bottiglia se non calcolata correttamente. I fori rotondi standard disposti in una griglia quadrata raramente superano il 45% di area aperta. Per ospitare ventole per server ad alta velocità, i produttori devono utilizzare una disposizione esagonale sfalsata dei fori. La geometria esagonale riduce al minimo la quantità di materiale metallico tra i fori, mantenendo al contempo la rigidità strutturale e portando il rapporto di area aperta più vicino al 63-70%.

La resistenza al flusso d'aria provoca un accumulo di pressione statica all'interno dell'involucro. Se la pressione statica supera la curva di funzionamento delle ventole assiali, il flusso d'aria diminuisce significativamente e può verificarsi un evento di instabilità termica in pochi minuti. Gli ingegneri devono calcolare il flusso d'aria totale richiesto (CFM) utilizzando la formula: CFM = (Q × 3,16) / ΔT, dove Q è il calore totale generato in Watt e ΔT è l'aumento di temperatura massimo consentito in gradi Fahrenheit.

Gestione del carico termico e solare localizzato nei sistemi di accumulo di energia.

Le dinamiche termiche cambiano significativamente quando si progetta per l'accumulo di energia chimica, in particolare in ambienti esterni. Scatola portabatterie in lamiera resistente Bisogna tenere conto sia del calore di scarica interno (riscaldamento Joule delle celle) sia della radiazione solare ambientale esterna. I moduli agli ioni di litio sono molto sensibili ai gradienti termici; se le celle nella parte superiore dell'involucro funzionano a una temperatura di 5 °C superiore rispetto alle celle nella parte inferiore, il degrado della batteria accelera rapidamente e la durata complessiva del sistema risulta compromessa.

Per contrastare la stratificazione termica, l'architettura interna in lamiera richiede un sistema di deflettori progettato con precisione. Invece di montare semplicemente le batterie su una piastra posteriore piatta, i produttori utilizzano divisori interni piegati a CNC per convogliare l'aria fresca direttamente sui dissipatori di calore del sistema di gestione della batteria (BMS) prima che raggiunga i moduli delle celle. Inoltre, i sistemi per esterni utilizzano un metodo di costruzione a doppia parete. Un secondo rivestimento metallico esterno funge da schermo solare, consentendo un'intercapedine d'aria di 15-25 mm tra il rivestimento esterno e la parete principale dell'involucro. Quando il rivestimento esterno si riscalda a causa del sole, l'aria nell'intercapedine sale naturalmente per effetto camino, aspirando aria fresca dal basso e respingendo attivamente il carico termico solare prima che penetri nel vano interno.

Integrità strutturale in condizioni di elevato stress termico

Il calore non si limita a danneggiare i componenti elettronici; altera fisicamente le dimensioni dell'involucro metallico. Il coefficiente di dilatazione termica (CTE) definisce quanto un materiale si allunga quando viene riscaldato. Sebbene pochi millimetri di dilatazione possano sembrare trascurabili, creano forti sollecitazioni meccaniche negli assemblaggi con tolleranze ristrette.

Quando si opera a temperature interne sostenute superiori a 65 °C, un Telaio per armadio per attrezzature industriali personalizzato subisce una significativa dilatazione termica. Se i montanti strutturali sono realizzati in alluminio (CTE: 23,6 µm/m·°C) e le guide di montaggio interne in acciaio al carbonio (CTE: 12,0 µm/m·°C), i due metalli si dilateranno a velocità completamente diverse. Su una campata verticale di due metri, questa dilatazione differenziale può tranciare i rivetti, bloccare le cerniere delle porte e deformare le guide DIN interne. Per ovviare a questo problema, gli ingegneri strutturali utilizzano fori di montaggio asolati con elementi di fissaggio flottanti (come rondelle in PTFE o dadi a molla prigionieri) nei punti di intersezione tra le diverse leghe, consentendo al metallo di espandersi e contrarsi liberamente lungo un singolo asse senza compromettere l'integrità strutturale del telaio.
