Cosa serve per costruire un telaio metallico affidabile per un distributore automatico OEM?

Nell'era delle città intelligenti e del commercio al dettaglio automatizzato, i consumatori interagiscono quotidianamente con dispositivi self-service. Che si tratti di un chiosco per l'acquisto di biglietti senza soluzione di continuità in una stazione ferroviaria, di un distributore automatico intelligente o di un bancomat all'avanguardia, gli utenti si aspettano prestazioni impeccabili. Si concentrano sull'elegante touchscreen, sull'interfaccia utente intuitiva e sulla velocità di elaborazione. Tuttavia, sotto quell'aspetto raffinato si cela la vera spina dorsale, spesso sottovalutata, della macchina: una struttura metallica complessa e multistrato.

Quando si progetta un Chiosco in lamiera su misuraI pannelli esterni sono generalmente progettati per l'estetica del marchio, la resistenza agli agenti atmosferici e l'ergonomia per l'utente. Ma il telaio interno è tutta un'altra storia. È incentrato esclusivamente sulla funzionalità, sulle tolleranze ristrette, sulla gestione termica e sull'integrazione elettromeccanica. Noi di Huapusheng (HPS) siamo specializzati nel dare vita a questi complessi progetti strutturali 3D composti da più parti. Analizziamo nel dettaglio i processi di ingegneria e fabbricazione necessari per costruire un telaio automatizzato affidabile.

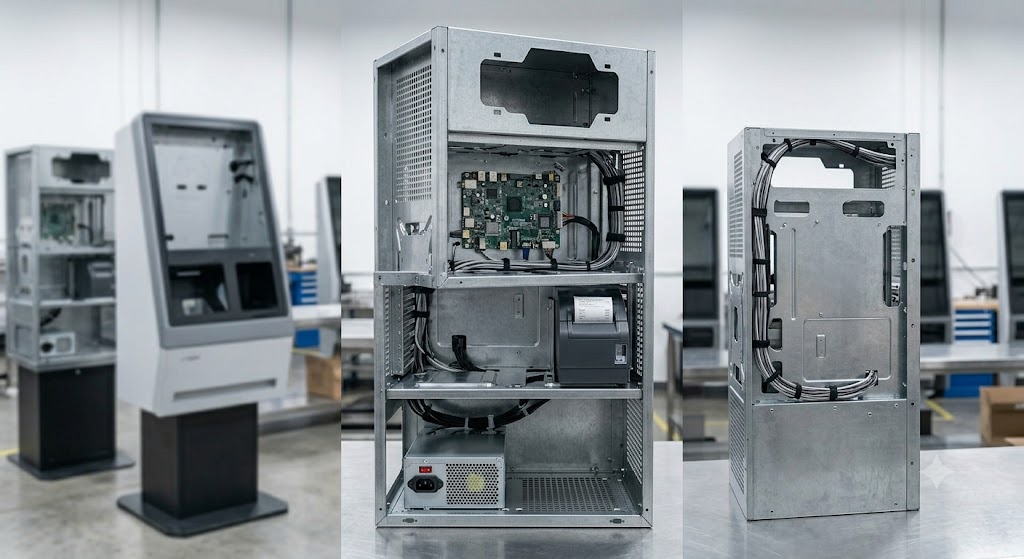

Fabbricare un Telaio interno della macchina self-service La produzione di questi telai è profondamente diversa da quella di una semplice scatola di metallo o di un armadio elettrico standard. Questi telai devono ospitare in modo sicuro e preciso una moltitudine di componenti sensibili e pesanti contemporaneamente. Un tipico telaio per chiosco può contenere alimentatori pesanti, schermi LCD fragili, complessi sistemi di instradamento dei cavi, gettoniere, stampanti per scontrini e meccanismi di erogazione mobili.

Questo crea una sfida ingegneristica unica: le tolleranze cumulative. Se un foro di montaggio sulla staffa di base è disallineato anche solo di una frazione di millimetro, tale errore si accumula man mano che si procede verso l'alto. Quando si monta il touchscreen sul livello superiore, potrebbe risultare storto rispetto al guscio esterno. Per evitare ciò, il partner di produzione deve possedere eccezionali capacità di formatura CNC e rispettare rigorosamente gli standard di tolleranza ISO 2768-m per ogni singolo componente.

2. Selezione strategica dei materiali: trovare il giusto equilibrio tra costi e prestazioni

Prima di effettuare il primo taglio, la scelta del materiale giusto per il telaio interno è fondamentale. Poiché questa parte della macchina è nascosta all'operatore, i trattamenti superficiali estetici (come la verniciatura a polvere lucida) sono spesso superflui e comportano costi ingiustificati. Gli ingegneri, invece, privilegiano la rigidità strutturale e l'intrinseca resistenza alla corrosione.

Per la maggior parte dei telai interni, Acciaio pre-zincato (SECC o SGCC) è il campione indiscusso. Offre l'elevata resistenza alla trazione dell'acciaio laminato a freddo, ma è dotato di un rivestimento di zinco applicato in fabbrica che previene la ruggine senza bisogno di verniciatura post-produzione. In situazioni in cui la riduzione del peso è fondamentale, come nei terminali medicali a parete, vengono utilizzate leghe di alluminio di grado aerospaziale (come la 5052), spesso rifinite con uno strato di anodizzazione trasparente per prevenire l'ossidazione e garantire la messa a terra elettrica.

3. Punzonatura CNC: l'eroe sconosciuto della fabbricazione di telai

Sebbene il taglio laser ad alta potenza sia eccellente per tagliare lastre esterne spesse, la punzonatura CNC rappresenta la tecnologia definitiva per la fabbricazione di telai interni. I telai interni richiedono un'ampia gamma di elementi funzionali: fori di ventilazione per la dissipazione del calore, incavi specifici per le teste delle viti, fori di fissaggio per le fascette stringicavo e fori filettati estrusi per il montaggio della ferramenta.

L'utilizzo di una pressa punzonatrice a torretta CNC avanzata (come i nostri sistemi AMADA) consente ai produttori di realizzare centinaia di fori di ventilazione identici in pochi secondi, creando contemporaneamente elementi 3D che un laser non è in grado di produrre. Ciò non solo garantisce una uniformità assoluta su grandi lotti di produzione, ma aumenta anche significativamente l'efficienza produttiva, riducendo direttamente il costo unitario complessivo per i nostri clienti.

4. Assemblaggio chiavi in ​​mano: eliminazione dei colli di bottiglia nella produzione

Un grosso problema per i marchi di apparecchiature elettroniche è il tempo e la manodopera impiegati nell'assemblaggio delle parti metalliche grezze prima ancora che possa iniziare il cablaggio elettronico. Che si tratti di produrre una complessa stazione diagnostica medica o un Telaio metallico per distributore automatico OEML'assemblaggio meccanico chiavi in ​​mano rappresenta una svolta epocale per la vostra catena di fornitura.

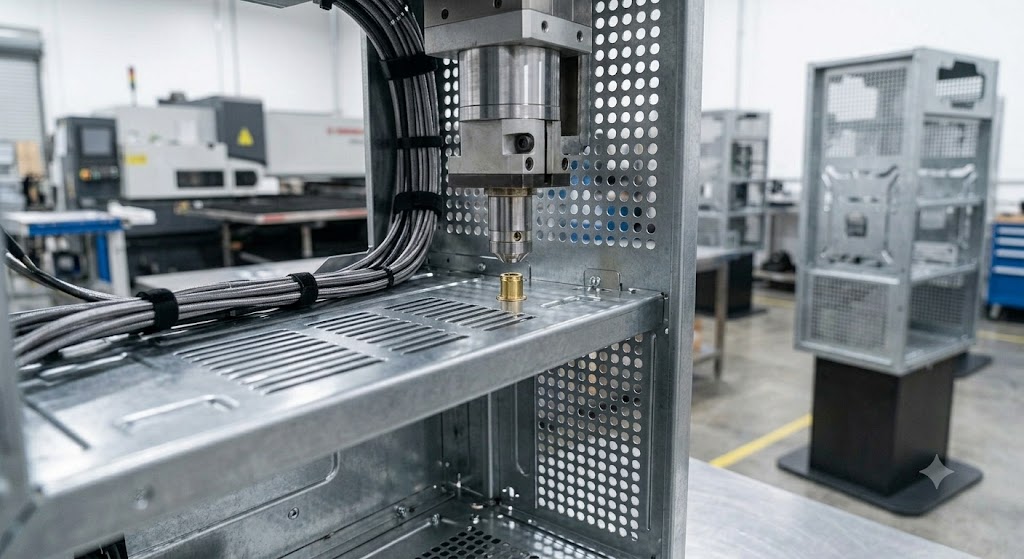

Grazie alla collaborazione con un impianto OEM completamente integrato come HPS, il telaio arriva alla vostra linea di assemblaggio già assemblato. Utilizziamo presse servoassistite automatizzate per preinstallare tutti i dadi PEM, i distanziali filettati e i dispositivi di fissaggio prigionieri con un controllo preciso della coppia. Inoltre, i nostri team di assemblaggio si occupano dell'installazione di guide scorrevoli per carichi pesanti, staffe di separazione e cerniere. Questo permette ai vostri ingegneri interni di evitare l'assemblaggio meccanico e di concentrarsi interamente su ciò che sanno fare meglio: integrazione del software, cablaggio e collaudo elettronico finale.

5. Supporto alla progettazione per la producibilità (DFM)

Anche il modello 3D più sofisticato può presentare problemi in fase di produzione. Prima dell'avvio della produzione su vasta scala, il nostro team di ingegneri effettua un'analisi completa di progettazione per la producibilità (DFM). Cerchiamo opportunità per consolidare i componenti, ad esempio piegando una forma complessa da un singolo foglio anziché saldare insieme tre pezzi separati.

Analizziamo i raggi di curvatura per prevenire la formazione di crepe nel materiale, garantiamo gli spazi di manovra necessari per l'inserimento degli utensili e ottimizziamo il layout per ridurre al minimo gli scarti. Questo approccio ingegneristico collaborativo garantisce che il vostro prodotto non sia solo robusto, ma anche ottimizzato per una produzione di massa economicamente vantaggiosa.

Capacità produttive standard per telai.

Per garantire prestazioni ottimali e integrità strutturale, ecco i parametri standard che applichiamo alla fabbricazione dei telai elettromeccanici:

Domande frequenti (FAQ)

Conclusione

L'affidabilità di un chiosco automatico, di un bancomat o di un distributore automatico dipende in larga misura dalla precisione del suo telaio interno. Sfruttando la punzonatura CNC avanzata, il rigoroso controllo delle tolleranze, un'approfondita analisi DFM (Design for Manufacturing) e l'integrazione hardware chiavi in ​​mano, i produttori di apparecchiature possono accelerare il time-to-market garantendo al contempo che i loro componenti elettronici sensibili siano alloggiati in modo sicuro. Pronti a ottimizzare il vostro prossimo progetto elettromeccanico? Consultate oggi stesso gli esperti di fabbricazione di Huapusheng.
