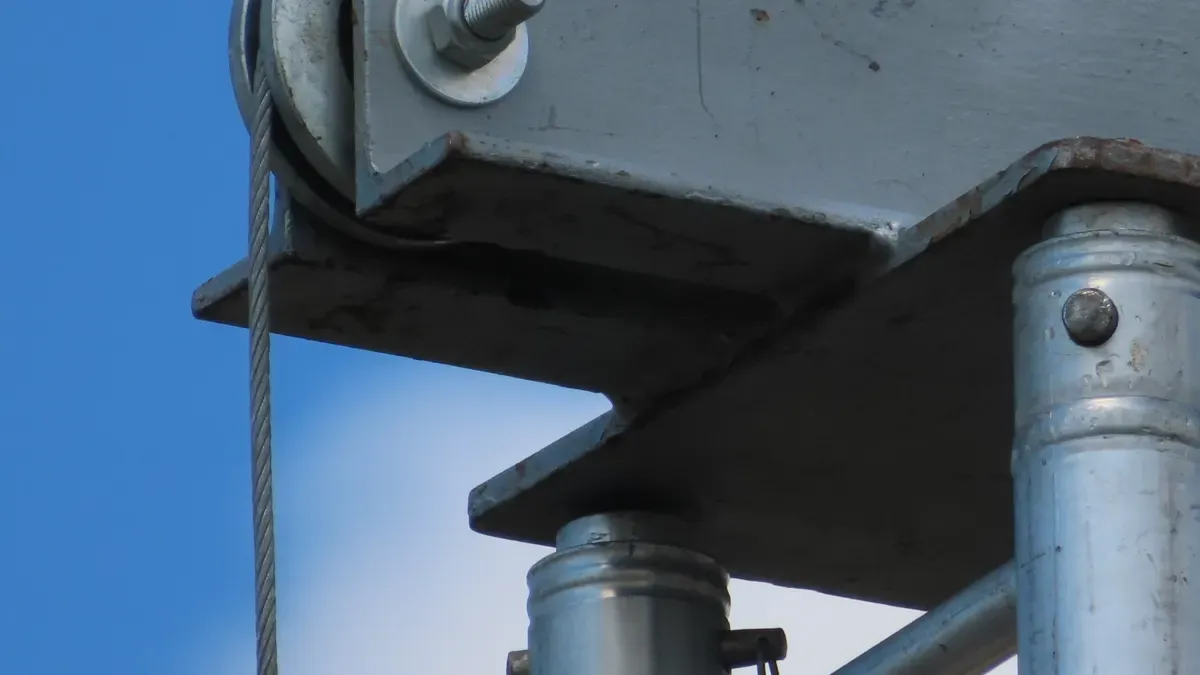

Come progettare e ordinare online staffe metalliche personalizzate per carichi pesanti
Per progettare e ordinare Staffe metalliche rinforzate personalizzate Online, è necessario innanzitutto definire con precisione i carichi di lavoro, i vettori di forza, la configurazione dei fori e i vincoli di spazio di montaggio. Successivamente, selezionare lamiere di grosso spessore, preparare i modelli CAD 2D o 3D e caricarli direttamente sulle piattaforme di preventivazione online per la fabbricazione immediata.
Calcola il carico necessario e aggiungi dei rinforzi angolari per irrobustire i punti di maggiore sollecitazione.
Scegli materiali resistenti e rivestimenti protettivi per prevenire ruggine e deformazioni.
Carica online file CAD STEP o DXF precisi per una produzione rapida.
La progettazione di componenti strutturali affidabili richiede un'attenta pianificazione e parametri tecnici precisi. È necessario convertire i requisiti di peso fisico in forme geometriche precise. Una corretta progettazione previene l'affaticamento strutturale, la deformazione permanente e il cedimento delle apparecchiature sotto carichi operativi estremi.
Prima di produrre i componenti, è necessario calcolare sia i carichi statici che quelli dinamici. I carichi statici rappresentano il peso immobile, mentre i carichi dinamici tengono conto di vibrazioni, urti e movimenti. Calcolate la distribuzione totale delle forze su ogni piano di montaggio per garantire la massima stabilità.
Consiglio utile: Applicare sempre un fattore di sicurezza compreso tra 1,5 e 3,0 a seconda dell'applicazione. I supporti per macchinari industriali richiedono margini di sicurezza superiori rispetto ai supporti a parete standard.
Identificate i punti di massima sollecitazione in cui la staffa si piega o si collega alle strutture di supporto. I vettori di forza concentrano le sollecitazioni più intense direttamente sui raggi di curvatura e sui giunti di montaggio. È possibile ridurre le concentrazioni di sollecitazione aggiungendo rinforzi triangolari o irrigidimenti verticali lungo l'angolo di curvatura. Questi elementi distribuiscono la forza in modo uniforme e aumentano la rigidità senza aggiungere un peso eccessivo al materiale.
Tipo di carico | Causa primaria | Soluzione di progettazione |
|---|---|---|
Carico statico | Peso morto dell'attrezzatura | Aumentare lo spessore del materiale |
Carico dinamico | Vibrazioni o urti del motore | Integrare rinforzi e ferramenta di chiusura |
Forza a sbalzo | Leva dell'attrezzatura a sbalzo | Allungare la flangia e aggiungere rinforzi |
Per applicazioni strutturali specializzate, come ad esempio un Telaio per armadio per attrezzature industriali realizzato su misura.Il calcolo preciso del carico garantisce una durata a lungo termine anche in caso di funzionamento continuo e gravoso.
Il posizionamento strategico dei fori di montaggio garantisce la massima ritenzione del carico e previene la deformazione per taglio del materiale. Mantenere una distanza minima pari al doppio dello spessore del materiale tra i bordi dei fori e i bordi esterni della staffa. Posizionare i fori troppo vicino a un bordo indebolisce il metallo circostante.
Evitare foratura Dopo i processi di taglio laser e piegatura, poiché le modifiche post-fabbricazione riducono la precisione dimensionale. Invece, programma tutte le geometrie dei fori direttamente nel tuo modello CAD iniziale.
Scegliere gli elementi di fissaggio appropriati in base ai requisiti di carico di taglio e di trazione:
Viti a testa esagonale di grado 8: Ideale per telai di macchinari soggetti a forti vibrazioni.
Bulloni di ancoraggio strutturali: Indispensabile per fissare telai pesanti direttamente nelle fondamenta in cemento.
Elementi di fissaggio a testa svasata: Ideale per il montaggio a filo su superfici esterne lisce.
Un corretto spazio tra i dispositivi di fissaggio impedisce l'inceppamento durante l'installazione finale. Se è necessaria flessibilità di allineamento durante l'assemblaggio finale, prevedere fori asolati.
La creazione di sistemi di scaffalatura ad alta capacità richiede precisione progettazione e misurazione Fin dall'inizio. È necessario valutare la posizione dei montanti a muro, la portata degli ancoraggi e la profondità dei ripiani. Ripiani più profondi aumentano la leva fisica, che amplifica la forza di trazione sui fissaggi superiori a parete.
Quando assembli staffe per mensole in metallo fai da te Per lo stoccaggio industriale o per l'attrezzatura densamente lavorata in officina, estendere la gamba verticale per coprire più punti di fissaggio lungo il perno. Questa configurazione distribuisce le forze di tensione su una superficie più ampia.

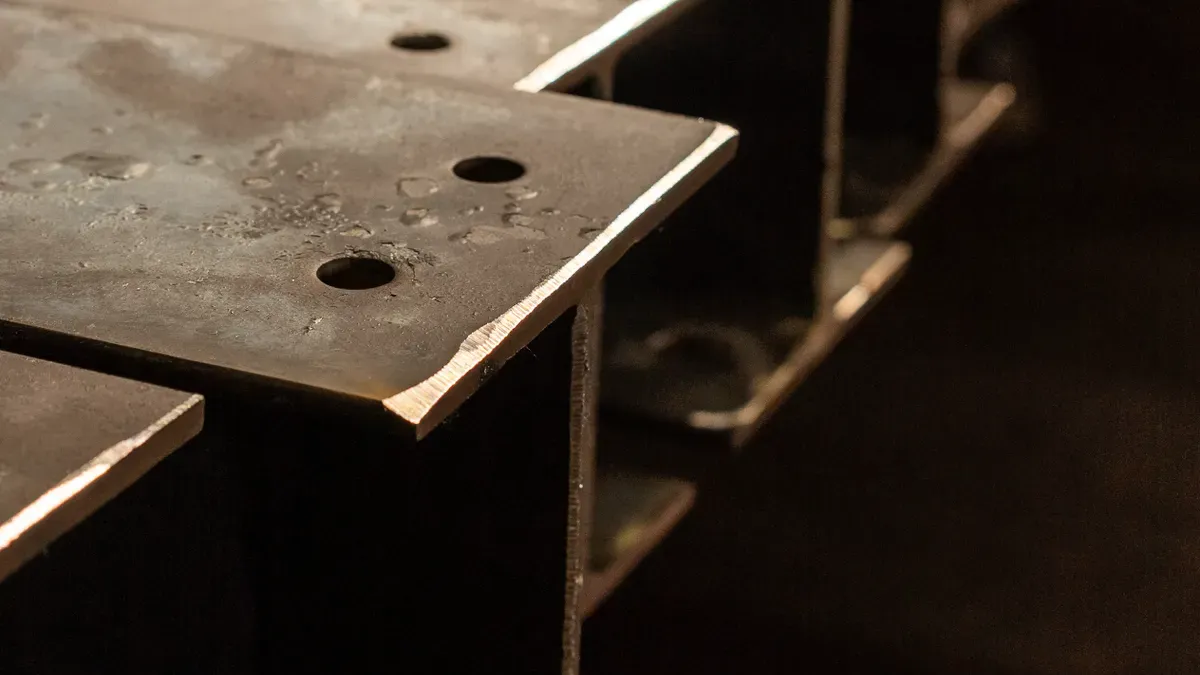

Ingegneria staffe metalliche personalizzate per impieghi gravosi La configurazione online consente di specificare con precisione le dimensioni delle flange, la posizione dei fori e le nervature di rinforzo, adattandole direttamente al proprio progetto personalizzato.
La scelta del materiale e della finitura protettiva ideali previene cedimenti strutturali.
La scelta della lega corretta determina la durata e il limite di carico massimi del componente. L'acciaio al carbonio offre un'incredibile resistenza strutturale per i telai di macchinari pesanti. L'acciaio inossidabile resiste a condizioni ambientali e agenti chimici aggressivi. I profilati in alluminio estruso offrono un rapporto resistenza-peso superiore per le strutture modulari, consentendo un supporto strutturale robusto con un peso ridotto dei componenti e una maggiore versatilità.
Lega / Grado | Intervallo di resistenza alla trazione ultima | Intervallo di resistenza allo snervamento |
|---|---|---|
Acciaio al carbonio ASTM A36 | Da 400 a 550 MPa | Da 250 a 350 MPa |
Acciaio inossidabile 304 | da 515 a 750 MPa | Da 205 a 300 MPa |
Lega di alluminio 6061-T6 | Da 290 a 310 MPa | Da 240 a 275 MPa |
Le lamiere più spesse sopportano carichi meccanici maggiori e riducono la flessione sotto l'azione di forze dinamiche. Tuttavia, uno spessore maggiore modifica i parametri di piegatura durante la formatura con pressa piegatrice CNC. Durante la piegatura ad aria con una pressa piegatrice, il raggio di curvatura interno aumenta in modo direttamente proporzionale allo spessore della lamiera. È necessario adattare la geometria del file CAD per gestire questi raggi di curvatura maggiori.
Il metallo nudo si degrada rapidamente senza un'adeguata protezione superficiale. È necessario adattare il processo di finitura all'ambiente operativo:
🛠️ Suggerimento rapido: La verniciatura a polvere offre un'eccellente resistenza ai graffi per i telai dei macchinari per interni. Per proteggere i componenti in acciaio per esterni da umidità e ruggine, si consiglia la zincatura a caldo o la zincatura galvanica.
Quando si specificano staffe metalliche personalizzate per carichi pesanti o staffe metalliche personalizzate per carichi pesanti per custodie di apparecchiature specializzate, le finiture di alta qualità preservano l'integrità meccanica e conferiscono un aspetto industriale professionale.
I flussi di lavoro digitali semplificano la transizione dalla progettazione digitale iniziale alla realizzazione di componenti strutturali finiti. Le piattaforme online accettano direttamente file CAD precisi, riducendo i tempi di elaborazione manuale ed eliminando costosi ritardi di comunicazione.
È necessario formattare correttamente i file di progettazione prima di caricarli sui portali per la fabbricazione di staffe personalizzate. I macchinari digitali leggono formati di file 3D standard come STEP e IGES per un'analisi geometrica completa. L'esportazione di profili piani in formato 2D DXF o DWG facilita la pianificazione automatizzata dei percorsi utensile per la produzione di lamiere piane.
Attenetevi alle impostazioni di esportazione precise per mantenere le proporzioni fisiche esatte:
Impostazione/Requisito | Azione per l'esportazione | Prevenzione della distorsione di scala |
|---|---|---|
Scala di disegno | Modella direttamente in 2D in scala 1:1, come nel mondo reale. | Garantisce che le dimensioni fisiche corrispondano alla geometria CAD |
Unità base | Definisci le unità in millimetri prima di iniziare la progettazione | Previene errori di incompatibilità delle unità durante il taglio laser. |
Conversione unità | Convertire la geometria disegnata in pollici in millimetri al momento dell'esportazione. | Impedisce che i componenti si riducano a 1/25,4 delle loro dimensioni reali. |
Modelli CAD chiari consentono di ottenere componenti fisici affidabili. Segui questi passaggi fondamentali per la preparazione dei file:
Scala di esportazione: Creare ed esportare tutti i file CAD in scala 1:1, preferibilmente utilizzando pollici o millimetri.
Geometria pulita: Disattiva o elimina le linee di costruzione superflue e la geometria proiettata dagli schizzi prima dell'esportazione.
Impostazioni di esportazione STEP: Lavora ed esporta a livello di componente anziché a livello di corpo per assicurarti che l'opzione di formato STEP sia disponibile ed esportata correttamente.
Gli assemblaggi complessi richiedono l'esportazione di singoli componenti. Ad esempio, la progettazione di un Servizio di fabbricazione e assemblaggio di scatole per batterie in lamiera per produttori OEM. Sono necessari file separati per ogni staffa, flangia strutturale e pannello esterno per garantire un percorso utensile laser preciso.
Le moderne interfacce web analizzano istantaneamente i file caricati. Queste piattaforme valutano automaticamente il volume del materiale, lo spessore della lamiera, il numero di piegature e i percorsi utensile.
Le piattaforme online per la produzione su misura offrono notevoli vantaggi rispetto ai canali di acquisto tradizionali:
Metrica / Aspetto | Servizi di fabbricazione online | Officine meccaniche locali |
|---|---|---|
Tempi di consegna per la quotazione | Preventivi automatici immediati o in giornata | Risposta manuale entro 3-5 giorni lavorativi |
Tempi di produzione e consegna | Consegna garantita entro 3 giorni; tempi di spedizione: 3 giorni. | Ritardo fino a 2 settimane a seconda del carico di lavoro del negozio. |
Fattori di costo e costi di installazione | Riduzione dei costi grazie alla generazione automatizzata dei percorsi utensile; nessun quantitativo minimo d'ordine (MOQ). | Costoso per bassi volumi a causa degli elevati costi di impostazione manuale e della manodopera degli operatori. |
Modello di prezzo | Standardizzato, trasparente e prevedibile | Variabile e soggetto al carico di lavoro attuale |
Il software automatizzato fornisce un feedback di progettazione in tempo reale al caricamento del file. Il sistema avvisa immediatamente se un foro è troppo vicino a un bordo o se il raggio di curvatura viola i limiti fisici degli utensili. Le macchine da taglio laser ad alta velocità iniziano a tagliare la lamiera immediatamente dopo l'approvazione del file, seguite da presse piegatrici CNC automatizzate che piegano il metallo in profili tridimensionali precisi. I servizi di lavorazione della lamiera online, ottimizzati per la loro efficienza, gestiscono spessori precisi dei materiali fino a 0,125 pollici, offrendo tempi di consegna rapidi senza quantitativi minimi d'ordine.
La revisione delle bozze digitali finali dell'ordine garantisce che i componenti soddisfino rigorose specifiche di montaggio fisico. Gli standard di produzione standard regolano i processi di precisione controllati da computer. Lo standard industriale ISO 2768-mK definisce i limiti generali. La designazione m (medio) imposta tolleranze lineari, mentre K regola parametri geometrici come la planarità e la perpendicolarità.
Processo di fabbricazione | Specifiche standard | Precisione lineare raggiungibile |
|---|---|---|
Taglio laser | ISO 2768-mK | Da ±0,1 mm a ±0,2 mm |
Piegatura della lamiera (CNC/Pressa piegatrice) | ISO 2768-cK | Da ±0,2 mm a ±0,5 mm |
Le variazioni accumulate possono causare il disallineamento dei fori di fissaggio durante l'installazione finale su lamiere di forma complessa. Valutate questi fattori durante la revisione finale del progetto:
Fattore di fabbricazione | Impatto sul montaggio e sull'allineamento dei fori | Misure di mitigazione di progettazione raccomandate |
|---|---|---|
Profili a curvatura multipla | Gli errori angolari (~0,5° per ogni colpo) si accumulano lungo le curve, spostando la posizione dei fori sulle flange finali fino a 1/16". | Caratteristiche dimensionali critiche da un singolo dato funzionale anziché concatenare le dimensioni. |
Post-elaborazione (rivestimento) | La verniciatura a polvere aggiunge 3-7 mil di materiale, chiudendo gli spazi vuoti e modificando l'allineamento dei fori. | Tenete conto dello spessore della finitura dimensionando i fori di passaggio per le condizioni "post-finitura". |
Prossimità alle linee curve | Posizionando i fori all'interno di 2T + R, i fori circolari si trasformano in ovali a causa dell'allungamento del metallo durante la formatura. | Assicurarsi che i fori siano posizionati al di fuori della zona di deformazione plastica (più lontano di 2T + R). |
Turni di lavoro generali | Spostamenti tipici di ±0,020" lungo le curve creano assemblaggi forzati e stressati che portano al danneggiamento delle filettature. | Sostituisci i fori rotondi standard con delle fessure che fungano da "zone di atterraggio" autoallineanti. |
💡 Suggerimento di design: All'aumentare del numero di elementi di fissaggio in una sequenza, l'errore totale accumulato richiede limiti di produzione più stringenti per i singoli fori. Sostituite i fori circolari standard con delle fessure per creare zone di appoggio autoallineanti su profili a più curve.
Un'attenta preparazione dei file e la verifica delle tolleranze garantiscono che le vostre staffe metalliche personalizzate per carichi pesanti arrivino pronte per l'installazione immediata nei telai delle vostre apparecchiature.
La progettazione di staffe metalliche personalizzate per carichi pesanti richiede specifiche strutturali precise, metalli ad alta resistenza, finiture dinamiche e file CAD accurati. Prima di inviare l'ordine, si prega di consultare questa checklist preliminare:
Verificare le tolleranze dimensionali e l'allineamento dei fori.
Verificare i raggi di curvatura appropriati per lo spessore della lamiera
Specificare i rivestimenti superficiali protettivi
Verificare le dimensioni della ferramenta e la compatibilità dei dispositivi di fissaggio.
Carica oggi stesso i tuoi modelli CAD sulla nostra piattaforma di produzione online per ricevere preventivi immediati e velocizzare il flusso di lavoro del tuo progetto!
💡 Hai bisogno di risposte rapide? Prima di inviare online i modelli CAD delle vostre staffe personalizzate, consultate queste domande frequenti.
Carica file STEP o IGES 3D per una valutazione geometrica completa. Puoi anche inviare file DXF o DWG 2D per un taglio laser preciso di sagome piane.
Scegliete le finiture protettive per le superfici in base all'ambiente operativo. Applicate una verniciatura a polvere resistente per i telai delle apparecchiature per interni oppure optate per la zincatura per le applicazioni esterne.
I fori asolati offrono flessibilità di allineamento su flange curve complesse. Assorbono piccole tolleranze di fabbricazione e impediscono il bloccaggio dei dispositivi di fissaggio durante l'assemblaggio finale dell'apparecchiatura.
