Come vengono realizzati i contenitori metallici di precisione?

Vi siete mai chiesti cosa serve per trasformare una semplice lastra di metallo in un involucro complesso, resistente e perfettamente integrato? Che si tratti di progettare dispositivi medici di nuova generazione o di realizzare macchinari automatizzati, l'involucro esterno è altrettanto cruciale quanto l'elettronica interna. Determina la gestione termica, l'integrità strutturale e la durata complessiva del prodotto.

Noi di Huapusheng (HPS) crediamo che la comprensione del processo produttivo consenta ai team di ingegneri di progettare prodotti migliori e più convenienti. Analizziamo nel dettaglio i processi fondamentali di lavorazione della lamiera che trasformano complessi modelli CAD 3D in realtà.

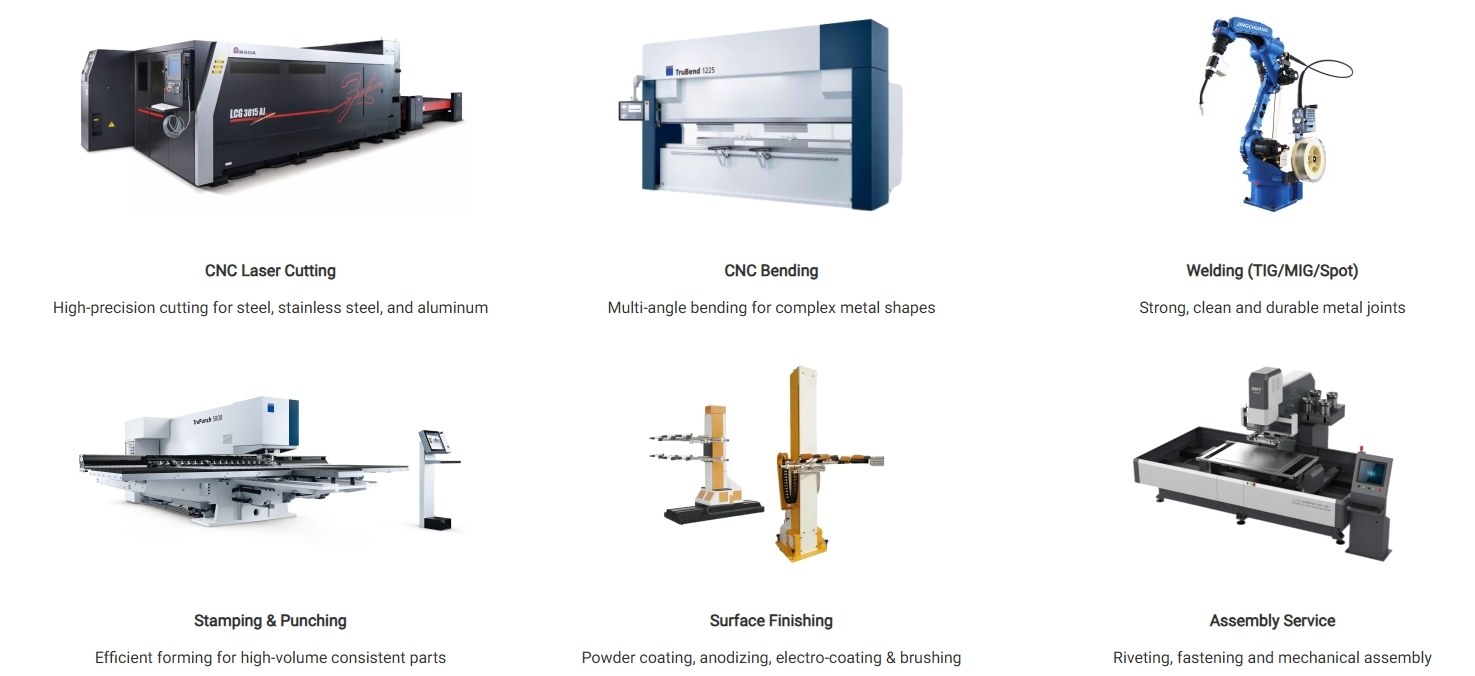

1. Tranciatura di precisione: taglio laser e punzonatura CNC

Il processo inizia con la "tranciatura", ovvero il taglio della lamiera piatta (come alluminio, acciaio inossidabile o acciaio laminato a freddo) nella sua forma definitiva. Le moderne macchine da taglio laser a fibra ad alta potenza tagliano il metallo con straordinaria velocità e precisione, lasciando bordi lisci che richiedono una sbavatura minima.

Per i componenti che richiedono fori di ventilazione complessi, alette personalizzate o elementi stampati, vengono utilizzate macchine punzonatrici CNC. Queste macchine creano in modo efficiente complesse serie di motivi in ​​un'unica configurazione, garantendo una dinamica del flusso d'aria perfetta per i componenti elettronici che generano calore.

2. Piegatura e formatura CNC

Una volta preparato il pezzo grezzo, questo viene trasferito alla pressa piegatrice. La piegatura CNC si basa su un software avanzato per calcolare con precisione le deduzioni di piegatura e i fattori di ritorno elastico in base allo spessore e al carico di snervamento specifici del materiale. In questa fase, la precisione dimensionale è imprescindibile.

Ad esempio, durante la fabbricazione di un Telaio rackmount personalizzato in lamiera Nei data center, mantenere tolleranze di curvatura estremamente precise è l'unico modo per garantire che i distanziatori interni della scheda madre e le guide di scorrimento esterne si allineino perfettamente all'interno di un rack per server standard. Anche un millimetro di deviazione può causare errori di installazione.

3. Saldatura avanzata e assemblaggio strutturale

Le geometrie complesse non sempre possono essere realizzate piegando un singolo foglio continuo. I progetti composti da più parti richiedono tecniche di giunzione precise. A seconda del materiale e dei requisiti meccanici, i tecnici utilizzano la saldatura TIG (Tungsten Inert Gas), MIG (Metal Inert Gas) o la saldatura laser avanzata.

Raggiungere una penetrazione profonda della saldatura con una distorsione termica minima è un'abilità specializzata. Questa integrità strutturale è assolutamente vitale quando si costruisce un Alloggiamenti per apparecchiature industriali per impieghi gravosiche deve sopportare un peso interno considerevole e resistere alle forti vibrazioni, alla polvere e agli urti tipici degli ambienti di fabbrica.

4. Finitura superficiale e integrazione hardware

Le fasi finali si concentrano su protezione, estetica e predisposizione all'assemblaggio. Trattamenti superficiali come la verniciatura a polvere industriale, l'anodizzazione trasparente o colorata e la spazzolatura fine prevengono la corrosione e conferiscono un aspetto di alta qualità.

Inoltre, l'integrazione dell'hardware direttamente nella lamiera, come ad esempio l'inserimento a pressione di dadi PEM, prigionieri a testa piatta o viti prigioniere, trasforma una semplice scatola di metallo in un componente pronto per l'assemblaggio. Per le apparecchiature di test sensibili, la finitura di una Alloggiamento per strumenti in alluminio ad alta precisione Spesso il processo prevede una combinazione di spazzolatura precisa, mascheratura conduttiva accurata per la messa a terra elettrica ed etichette permanenti incise al laser per una chiara identificazione delle porte.

Specifiche generali di fabbricazione

Per aiutarvi a comprendere i limiti tecnici della moderna lavorazione della lamiera, ecco una panoramica dei parametri e delle capacità di processo standard:

Domande frequenti (FAQ)

Fabbricare un contenitore metallico di alta qualità È un delicato equilibrio tra macchinari pesanti, ingegneria di precisione e abilità artigianale. Comprendendo i processi di taglio laser, piegatura CNC, saldatura specializzata e trattamento superficiale, è possibile progettare prodotti più robusti, più facili da assemblare e di grande impatto visivo. Quando si è pronti a passare da un modello CAD 3D a un prototipo fisico, collaborare con un'azienda di produzione esperta come HPS garantisce che la vostra idea progettuale venga realizzata alla perfezione.
